Značení elektrod – naučit se dešifrovat

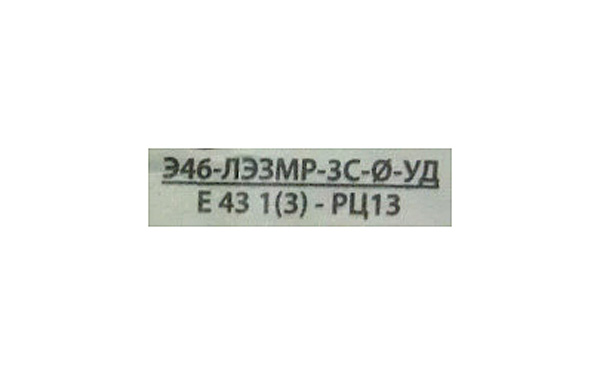

Různé typy elektrod mají svá vlastní označení. Označení udává základní informace a parametry konkrétního typu elektrody. A abychom se naučili porozumět tomu, jaké vlastnosti má konkrétní elektroda, budeme mluvit o tom, jak dešifrovat značení elektrod. Před zahájením jakýchkoli svařovacích prací se ujistěte, že elektroda splňuje národní normu. Chcete-li to provést, na obalu elektrod najděte zkratku „GOST – ХХХ-ХХ-Х“), kde se místo „X“ zobrazí kombinace čísel. Podívejme se na označení elektrod pomocí jednoho z nich jako příkladu. Takže v našem příkladu zvažte elektrodu E46-LEZMR-3S (také nazývaná „modrá“ elektroda). Značení se může lišit od toho, co bude popsáno v příkladu, nicméně princip dekódování zůstává stejný. Důvodem odlišného značení je použití elektrod v určitých podmínkách svařování, při práci s různými kovy, materiály a podobně.
Elektroda je tedy E46-LEZMR-3S. Jakákoliv elektroda je označena 12 kombinacemi (šiframi), díky kterým o ní můžete zjistit tu či onu informaci. “E46” – tato kombinace označuje typ elektrody, která je v tomto případě určena pro svařování uhlíkových a nízkolegovaných ocelí, jejichž pevnost v tahu dosahuje až 46 kgf/mXNUMX. mm. “LEZMR” – označuje značku elektrody a výrobce (v tomto případě je to Losinoostrovk Electrode Plant a značka elektrody je MP-3S). “Ó” – symbol udávající průměr elektrody (samotný průměr je uveden na jiném místě obalu). “UD” – kombinace označující účel elektrody. “U” – označuje možnost svařování uhlíkových a nízkolegovaných ocelí, jejichž pevnost v tahu dosahuje hodnoty 588 MPa, resp. 60 kgf/mXNUMX. “D” – udává koeficient tloušťky povlaku, v tomto případě se jedná o silný povlak 1,45< D /d≤1,8. “E” – index udávající tavný povlak elektrody. «43» – hodnota udávající pevnost v tahu (hodnota 43 odpovídá hodnotě 430 MPa, neboli 44 kgf/mXNUMX). «1» – označuje relativní prodloužení, hodnota „1“ odpovídá 20 %. “(3)” – toto označení udává minimální teplotu, při které by měla být rázová houževnatost svarového kovu minimálně 32 J/cm3, hodnota „20“ odpovídá teplotě -XNUMX°C. “RC” – hodnota udávající typ povlaku, v tomto případě kombinace „RC“ označuje povlak rutil-celulóza. «13» – kombinace udávající přípustné prostorové polohy, svařovací proud a napětí naprázdno. V tomto případě „1“ odpovídá hodnotě „pro jakoukoli prostorovou polohu“ a číslo „3“ označuje možnost svařování střídavým a stejnosměrným proudem s obrácenou polaritou, stejně jako napětí naprázdno asi 50V. Elektrody jsou označeny přibližně takto. Pro rozluštění označení elektrod vám doporučujeme seznámit se s podrobnými informacemi a všemi možnými označeními, která se na elektrodách nacházejí.
Typ elektrody. Takže pro ruční obloukové svařování nebo navařování bude označení elektrody vždy začínat hodnotou „E“. Pro svařování uhlíkových a nízkolegovaných ocelí se bude označení typu elektrody skládat ze tří hodnot. Od písmene „E“ číslo, které označuje pevnost v tahu, a písmeno „A“, které označuje, že svarový kov má zvýšenou tažnost a houževnatost. Pro svařování žáruvzdorných nebo vysoce legovaných ocelí a také pro navařování může mít typ elektrody další symboly udávající procento ostatních chemických prvků. Značka elektrody. V tomto případě může každý typ elektrody odpovídat jedné nebo několika značkám. Průměr elektrody. Hodnota průměru elektrody bude odpovídat průměru kovové tyče této elektrody. Účel elektrody. V tomto případě se stačí řídit tabulkou níže.
Koeficient tloušťky povlaku. Tato hodnota udává vztah mezi průměrem povlaku elektrody a průměrem kovové tyče. V závislosti na tom bude hodnota koeficientu odpovídat následujícím hodnotám:
Skupina indexů označujících vlastnosti svarového kovu nebo svarového kovu. Pro elektrody, které se používají při svařování uhlíkových a nízkolegovaných ocelí (pevnost v tahu do 588 MPa).

U ocelí s tímto limitem nad 588 MPa budou charakteristiky elektrodového svarového kovu vypadat mírně odlišně:
Pro žáruvzdorné oceli:
Pro vysoce legované oceli (4 indexy):
Pro nanášení povrchových vrstev (2 indexy):
Typ krytí. Pro určení typu povlaku se stačí řídit následující tabulkou hodnot:
Prostorové pozice jsou očíslovány podle následující tabulky hodnot:
A také mezinárodní prostorová ustanovení jsou uvedena v následujícím tvaru:
Charakteristiky svařovacího proudu a napětí naprázdno jsou určeny podle následující tabulky:
To je ve skutečnosti vše, co potřebujete vědět o označování a dešifrování elektrod. V praxi stačí znát několik hodnot, abychom pochopili, která elektroda je vhodná pro určité typy svařovacích prací. Zdroj: vse-o-svarke.org
