Jaký kabel použít pro venkovní rozvody

Venkovní kabel díky svým vlastnostem umí odolávat venkovním provozním podmínkám a různým povětrnostním podmínkám. Jedním z klíčových úkolů je ochrana vodičů před vnějšími vlivy a zajištění elektrické bezpečnosti v místě provozu.

Hlavní vlastnosti pouličního kabelu:

• Počet vodičů – Venkovní kabel může být jednožilový nebo vícežilový, s jedním nebo více vodivými prvky uvnitř izolace.
• Průřez vodiče – Průřez vodiče ovlivňuje výkon kabelu a lze jej zvolit v závislosti na požadovaném elektrickém výkonu.
• Materiály drátu – Vodiče jsou obvykle vyrobeny z mědi nebo hliníku, takže měděný kabel je dražší než hliníkový kabel.
• Izolační materiál – Izolační materiál je obvykle vyroben z plastu, pryže nebo polymerního materiálu, přičemž výběr materiálu závisí na úrovni elektrické ochrany požadované pro konkrétní aplikaci.
• Ochranný povlak – Venkovní kabel může mít ochranný povlak na ochranu před korozí, mechanickým poškozením a dalšími vlivy, jako je přímé sluneční záření nebo chladné zimní teploty.
• Délka – Délky kabelů se obvykle dodávají v kotoučích o určité délce a lze je vybrat v závislosti na potřebách konkrétního projektu.

Venkovní kabel musí splňovat různé předpisy a normy, včetně norem elektrické bezpečnosti. Výběr kabelu závisí na potřebách, které je důležité vzít v úvahu při výběru a plánování instalace.

Negativní faktory pro venkovní vedení

Pokud jde o venkovní rozvody, bezpečnost by měla být vždy na prvním místě. Nejdůležitější – zajistěte, aby byl celý systém řádně chráněn před možným poškozením.

Jedním z nejvýznamnějších negativních faktorů jsou povětrnostní podmínky. Déšť, sníh a led mohou poškodit obnažené kabely a výrazně zkrátit životnost systému.

Nízké teploty zvláště nebezpečné pro venkovní rozvody, protože extrémně nízké teploty způsobují smršťování kovových drátů, což může vést k mezerám v izolaci a vytvářet nebezpečná spojení mezi dráty nebo mezi součástmi systému.

Ultrafialové záření je také dalším vážným problémem pro venkovní elektroinstalační systémy, protože tento typ záření má v průběhu času přímý vliv na izolaci. Pokud ultrafialové záření naruší izolaci pokrývající vodiče, může proniknout vodě nebo vlhkosti a způsobit korozi nebo zkraty, které snižují elektrický výkon a zvyšují riziko požáru spojeného s kontaktem s vodiči pod napětím.

Nejlepším způsobem, jak těmto potenciálním rizikům při instalaci venkovní elektroinstalace předejít, je použití odolný plášť kabelu, která poskytuje ochranu před mechanickým namáháním způsobeným změnami teplot a také ochranu před ultrafialovým zářením, která pomáhá udržovat bezpečný provoz systému po dlouhou dobu bez nutnosti častých kontrol a údržby.

Je také důležité zvážit další zdroje ochrany, jako je použití pojistek pro minimalizaci proudového přetížení.

Vlastnosti kabelu pro venkovní vedení

• Trvanlivost a spolehlivost. Kabel do ulice musí být silný a spolehlivý, aby byl zajištěn bezpečný a stabilní provoz elektrické sítě. Musí odolat mechanickému nárazu, deformaci a natažení.
• Odolnost proti vlhkosti. Kabel pro venkovní vedení musí být chráněn před vlhkostí a musí mít vysoký stupeň těsnosti. Tím se zabrání zkratům a poškození kabeláže.
• UV odolný. Kabel musí být odolný vůči slunečnímu záření, aby nedošlo k rychlému vyblednutí a poškození.
• Teplotní odolnost. Kabel musí odolat velkým teplotním výkyvům od -40 do +60°C.
• Přítomnost označení. Kabel musí být označen, aby se odlišil od ostatních kabelů.

Pamatujte, že teplota, při které je kabel instalován, a teplota, při které jej lze používat – to jsou dvě různé veličiny. Obvykle je instalační teplota vyšší kvůli potenciálním problémům s praskáním izolace nebo potížím s jejím odstraněním při příliš nízkých teplotách. Například drát SIP má instalační teplotu -15 stupňů Celsia, ale lze jej použít při teplotách až -60 stupňů Celsia.

Když potřebujete instalovat elektrické sítě 380/220 V venku, máte několik možností. SIP, VVG a VBBSHV jsou některé z typů široce používaných pro tyto účely.

Typy venkovních pokládek kabelů a jejich vlastnosti

Existují dva hlavní způsoby instalace kabelů venku: nadzemní nebo pod zemí. Obě metody mají různé vlastnosti v závislosti na jejich aplikaci.

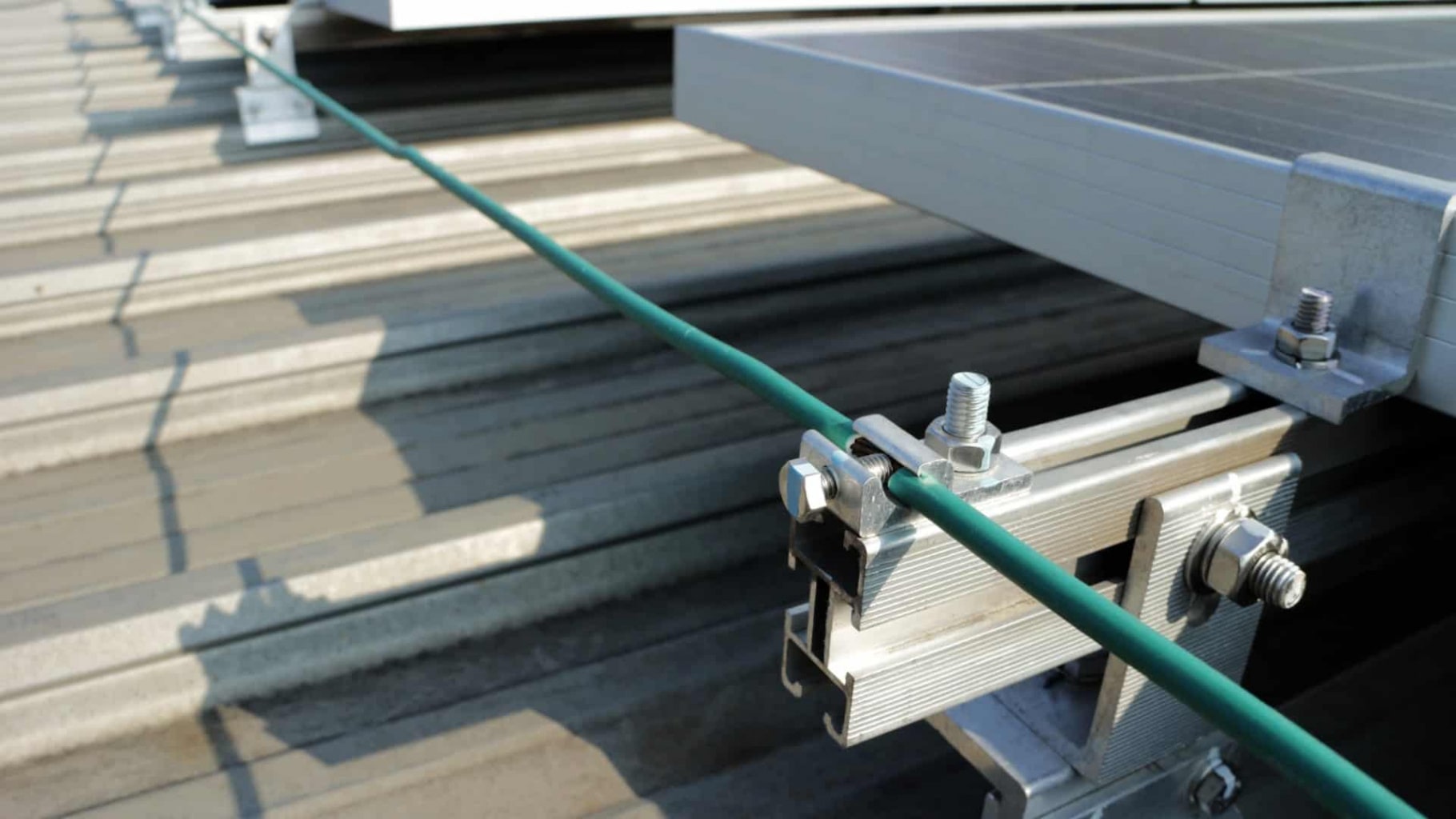

Instalace nadzemních kabelů je často nejběžnějším způsobem poskytování elektrické energie. Mezi výhody této metody patří rychlost instalace, nízká cena a relativní snadnost údržby ve srovnání s pozemními instalacemi. Dva nejoblíbenější kabely pro instalaci nad hlavou jsou kabely SIP a VVSG, přičemž druhý z nich se používá méně často. Ochranný plášť kabelu je vyroben ze zesíťovaného polyetylenu, který je odolný vůči atmosférickým vlivům, jako je sluneční záření, vítr a změny teplot. SIP kabely mají hliníková jádra, zatímco VVG dráty mají měděná jádra.

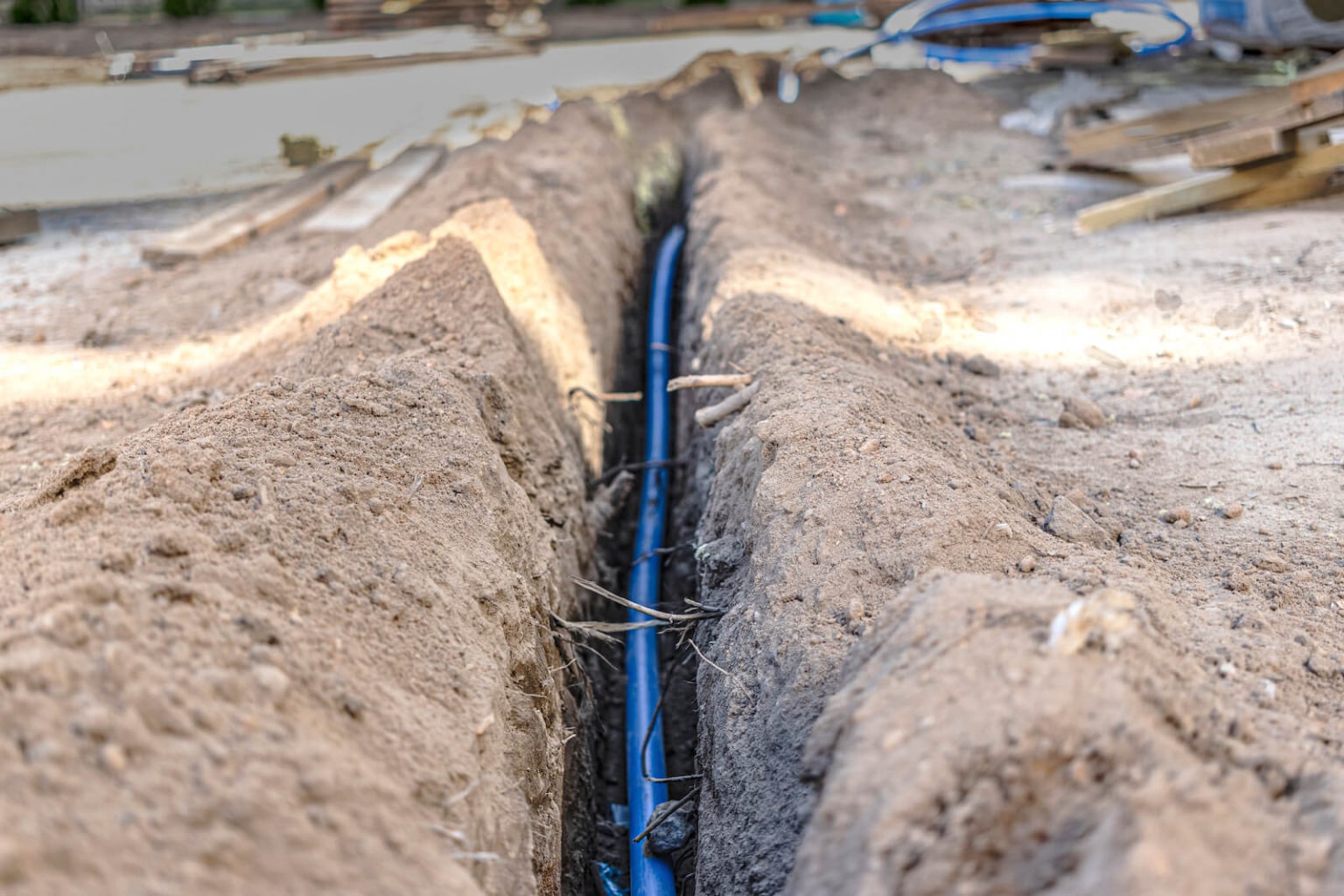

Podzemní vedení je metoda, při které se pod zemí vytvářejí kanály, jako jsou trubky nebo příkopy, aby držely více elektrických vodičů najednou. Tento typ těsnění má mnohem větší životnost než vzduchová těsnění, protože je odolnější vůči extrémním povětrnostním podmínkám. Tento způsob je vhodný pro případy, kdy je potřeba přenášet elektřinu na velkou vzdálenost.

Má následující výhody:

• není ovlivněna ultrafialovým zářením a větrem,
• nezasahuje do designu území,
• nezasahuje do práce prováděné na místě.

Existují však také některé nevýhody:

• existuje vysoké riziko poškození v důsledku tlaku půdy a posunu vrstev;
• vedení může být poškozeno i při výkopových pracích na staveništi, například při kopání studny nebo příkopu;

Požadavky

Při venkovním pokládání kabelů je nutné vzít v úvahu možné negativní faktory. Patří sem:

• kolísání teploty, které může způsobit, že izolace v létě změkne a v zimě ztvrdne;
• zatížení větrem, které může roztrhnout a natáhnout kabel,
• ultrafialové paprsky, které mohou způsobit strukturální poškození jeho pláště.

K ochraně před těmito vlivy musí mít izolační materiál vlastnosti, které jej činí pevným a pružným. Kromě toho je nutné zajistit, aby byl kabel bezpečně upevněn tak, aby odolal vysokému zatížení větrem.

Kritéria pro výběr kabelu pro venkovní vedení

Při výběru venkovní elektroinstalace je nutné vzít v úvahu řadu faktorů. Konstrukční vlastnosti, značení a izolační vlastnosti kabelu hrají důležitou roli pro zajištění toho, aby systém vyhovoval bezpečnostním normám a fungoval za požadovaných podmínek.

• Primární prvek jádra je označen písmeny A pro hliník, AC pro hliník s olovem a AA pro hliník plátovaný hliníkem. Měď je výchozí materiál, a proto nevyžaduje označení písmenem v označení.
• Druhá schůzka je M – montáž, K – ovládání, P – plochá, MG – montáž s pružným jádrem, SH nebo P (U) – montáž.
• Třetí pozicí je materiál a typ izolačního pláště. P – polyetylen, V a VR – polyvinylchlorid, SH – polyamidové hedvábí, ME – smalt, H – nehořlavý, NR – nehořlavá pryž, K – nylon, S – sklolaminát, L – lak, F – kov, B – pancéřový.
• Čtvrtá pozice jsou designové prvky. G – flexibilní, O – opletení, T – pro vnitřní instalaci potrubí, P – ploché, B – pancéřované páskou, K – pancéřované kruhovou páskou.

Kromě identifikace písmen mohou být přítomny tři digitální indikátory. První udává počet jader, poté následuje plocha průřezu a nakonec jmenovité napětí.

Typy elektrických kabelů:

• SIP. Tento kabel je určen pro venkovní použití a má jmenovité napětí 1000 V. Skládá se ze svazku hliníkových vodičů, každý s vlastním izolačním pláštěm a vyznačuje se černým vzhledem. Mezi jeho hlavní přednosti patří spolehlivost a skladnost při zavěšení.
• VBbShv. Tento pancéřovaný kabel se skládá z hliníkových a měděných vodičů a je ideální pro podzemní elektrické instalace bez dodatečné konstrukční podpory. Mezi výhody patří ocelový plášť, více barev pláště jádra, odolnost vůči teplu a vlhkosti a 30letá životnost. Nevýhodou tohoto produktu je, že proces instalace může být obtížný kvůli jeho tuhé konstrukci.
• VVG je plochý kabel ze dvou až pěti měděných žil, ve dvojité izolaci.
• NYY. Tento univerzální kabel je vhodný pro venkovní i podzemní instalace. Kabel má řadu výhod, jako je voděodolnost a požární odolnost. Je navržena na životnost až 30 let a vyrábí ji mnoho výrobců. Splňuje mezinárodní standardy a je skvělou volbou.
• NYM. Tento kabel je známý svou trvanlivostí, požární odolností, odolností proti tepelným šokům, vodoodpudivostí a kulatým průřezem. Navíc se dá zapustit do omítky a betonu.

Alternativní zapojení:

• PVC. Tento vodič izolovaný PVC je navržen jako univerzální kabel a pojme až pět žil.
• PV, APV, PV1 atd. Schváleno pro venkovní použití, ale musí být instalováno v ochranných krytech. Hlavní nevýhodou je, že je jednovrstvý.
• VBBVNG. Tento kabel má 1-6 vodičů a je navržen tak, aby byl ohnivzdorný a flexibilní.

Pokud byla elektroinstalace instalována podle norem zastaralé GOST, pak to není nutné měnit. Lze jej jednoduše označit trubičkami nebo elektrickou páskou. Každá nová elektroinstalace však musí odpovídat současným mezinárodním normám.
