Funkce a rozdíly vysokonapěťových zátěžových spínačů, jističů a odpojovačů – Novinky

Odpojovač slouží především ke spolehlivému oddělení částí, které je třeba odpojit od živých částí v rozváděči vysokého napětí, aby byla zajištěna bezpečnost údržbových prací.

Všechny kontakty odpojovače jsou ve vzduchu a mají zřejmé body odpojení. Odpojovač nemá zhášecí zařízení oblouku, nelze jej tedy použít k odpojení zatěžovacího proudu ani zkratového proudu. V opačném případě pod vysokým napětím vytvoří odpojovací bod silný oblouk a bude obtížné jej uhasit vlastními silami. Může dokonce způsobit jiskření (spojení mezi fází nebo fází), spálení zařízení a ohrožení bezpečnosti osob, což je vážná nehoda zvaná „vytažení odpojovače se zátěží“. Odpojovače lze také použít ke spínání určitých okruhů pro změnu provozního režimu systému.

V okruhu se dvěma přípojnicemi lze použít oddělovací spínač pro přepínání pracovního okruhu z jedné přípojnice na druhou. Zároveň jej lze použít i pro ovládání některých slaboproudých obvodů.

(1) Po otevření vytvořte spolehlivou izolační mezeru a oddělte zařízení nebo vedení vyžadující údržbu od zdroje energie jasným odpojovacím bodem, aby byla zajištěna bezpečnost personálu údržby a zařízení.

(2) Upravte elektroinstalaci podle provozních potřeb.

Spínač se skládá ze základny, podpěrného izolátoru tyčového typu, vodivého břitu, levého a pravého kontaktu a vysílací části, známé také jako oddělovací spínač typu V. Odpojovač může být v případě potřeby vybaven uzemňovacím spínačem a je široce používán při napěťových úrovních 35-110 kV.

Funkce vysokonapěťového spínače zátěže:

Vysokonapěťový spínač zátěže je elektrické zařízení, které plní funkce mezi vysokonapěťovým jističem a vysokonapěťovým odpojovačem. Vysokonapěťový zátěžový spínač se často používá v sérii s vysokonapěťovou pojistkou; Používá se k ovládání výkonových transformátorů. Vysokonapěťový spínač zátěže má jednoduché zařízení pro zhášení oblouku, protože může zapínat a vypínat určitý zátěžový proud a proud při přetížení. Nedokáže však přerušit zkratový proud, proto se obvykle používá v sérii s vysokonapěťovými pojistkami k zajištění ochrany proti zkratu.

Dokáže izolovat zdroj energie a má zřejmé odpojovací body, používané hlavně pro pevná vysokonapěťová zařízení. Neexistuje žádné zařízení pro zhášení oblouku, které by v uzavřeném stavu mohlo projít normálním pracovním proudem a zkratovým obvodem. Je přísně zakázáno připojovat a odpojovat obvody se zátěží a často se používá v sérii s vysokonapěťovými jističi.

Používá se k odpojení zatěžovacího proudu a generování zkratového proudu, používá se k odříznutí zatěžovacího proudu, zpětnovazebního proudu, transformátoru naprázdno a nabíjecího proudu kabelu a generuje zkratový proud. Zátěžové spínače vybavené uzemňovači snesou zkratové proudy. Kombinované pojistkové zařízení odpínače zátěže s vybavovacím zařízením a pojistkou s vysokou vypínací schopností je vybaveno funkcí vypínání při výpadku fáze, která dokáže přerušit zkratový proud a slouží jako ochranné zařízení.

(Model se spínačem vysokého napětí)

Z hlediska prostředí použití existují typy pro vnitřní a venkovní použití;

Z hlediska forem zhášení oblouku a zhášecích prostředků jsou to olej, stlačený vzduch, výroba plynu, vakuum, SF6 atd.;

Spínač zátěže typu SF6:

Spínač zátěže využívající plyn SF6 (sulfur hexafluorid) jako izolaci a médium pro zhášení oblouku se nazývá zátěžový spínač SF6. Lze jej použít k vytvoření a přerušení zatěžovacího proudu a proudu při přetížení a k vytvoření a přerušení vedení naprázdno, transformátorů naprázdno a kondenzátorových baterií. Při použití v sérii s pojistkami může přerušit zkratové proudy a má vysokou schopnost zhášení oblouku. Je vhodný pro velká nákupní centra, průmyslové a důlní podniky, městské obytné oblasti, distribuční sítě, rozvodny, letiště, metro, sportoviště, nemocnice, malé sekundární rozvodny a další místa.

Výhody zátěžového spínače SF6:

(1) Funkce spínače, spouště a uzemnění jsou integrovány a zabaleny v pouzdře z epoxidové pryskyřice naplněné plynem SF6, se třemi aretačními polohami a kompaktním mechanismem.

(2) Vysoká bezpečnost a spolehlivost.

(3) Reléové ochranné zařízení bez zdroje energie kompenzuje chybějící pojistkovou ochranu z hlediska nadproudu transformátoru.

(4) Malá velikost, nízká hmotnost, snadná údržba, pohodlné a bezpečné ovládání.

Jistič, známý také jako vysokonapěťový spínač, může nejen přerušit nebo zkratovat proud naprázdno a proud zátěže ve vysokonapěťovém obvodu, ale také přerušit proud při přetížení a zkratový proud přes ochranné zařízení relé, když dojde k poruše systému.

(1) Účel a účel jističů

Vysokonapěťové jističe jsou jedním z nejdůležitějších zařízení v elektrizační soustavě, slouží k zapojování a odpojování obvodů za normálních podmínek a také spínací zařízení, která dokážou rychle odpojit zkratové proudy v případě poruchy. Včetně:

● Přerušte nebo uzavřete klidový proud vysokonapěťových vedení;

Odřízněte nebo uzavřete zatěžovací proud vysokonapěťových vedení;

Odpojte nebo zkratujte poruchový proud vysokonapěťového vedení.

(2) Klasifikace a charakteristiky jističů

Vysokonapěťové jističe se dělí především na víceolejové jističe, nízkoolejové jističe, jističe s fluoridem síry, vakuové jističe, jističe na stlačený vzduch atd. Jejich vlastnosti jsou následující:

1) Víceolejový jistič

Je snadno implementovatelný a levný, ale kvůli vysoké spotřebě oleje, velkému objemu, vysoké údržbě a náchylnosti k výbuchům a požárům.

Víceolejový jistič je vysokonapěťový jistič, který používá izolační olej jako médium pro zhášení oblouku a hlavní izolační médium. Jeho struktura je jednoduchá, technologické požadavky jsou nízké, ale jeho objem je velký a používá více oceli a izolačního oleje.

2) Jistič nízké hladiny oleje

Spotřebovává méně oleje a má malou a odolnou konstrukci palivové nádrže, která se vyznačuje úsporou materiálu, odolností proti výbuchu a ohnivzdorností. Použití jističů s nízkým obsahem oleje je bezpečné, výrazně zjednodušuje rozváděč, činí jej malými rozměry a je vhodný pro přepravu.

Nízkoolejové jističe mají jednoduchou konstrukci, dlouhou historii používání a bohaté provozní zkušenosti. V energetickém systému dominují dodnes. Nízkoolejové jističe do 20 kV vyrobené v Číně jsou instalovány uvnitř a 35 kV a vyšší jsou instalovány venku.

3) Jistič SFXNUMX

Dobré elektrické vlastnosti, vysoké průrazné napětí. Provoz, údržba a generální opravy zařízení jsou velmi pohodlné, cyklus generální opravy je dlouhý, výkon je dobrý a podlahová plocha je malá. Zejména plně uzavřená kompozitní elektrická zařízení plněná plynem SF6 mohou výrazně snížit podlahovou plochu elektrické rozvodny.

Obecně řečeno, díky vynikajícímu výkonu samotného izolačního média SF6 získaly jističe SFXNUMX mnoho vynikajících vlastností.

Vysoké lomové napětí. Jistič 220 kV SFXNUMX vyžaduje pouze jeden jistič, takže jeho konstrukce je jednoduchá a pohodlná pro výrobu, instalaci, seřízení a provoz;

● Možnost použití více jističů a dlouhých servisních cyklů;

● Dobrá vypínací schopnost, jistič SF6 s vysokým vypínacím proudem, krátká doba zhášení oblouku, žádné vážné přerušení proudu a žádné opětovné zapálení při přerušení kapacitního proudu;

Není snadné zapálit, je bezpečnější používat;

● Menší potřeba půdy;

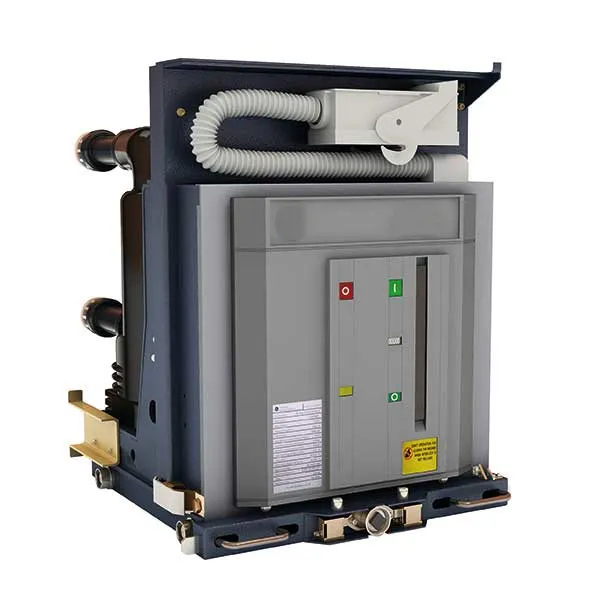

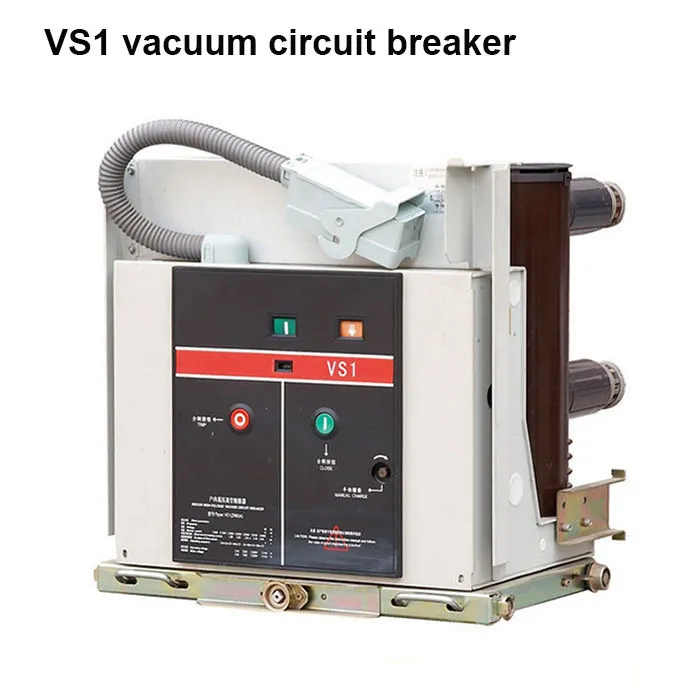

4) Vypínač vakua

Vakuum se používá jako prostředek izolace a zhášení oblouku, má malý objem a nízkou hmotnost. Klade však vysoké nároky na technologii a materiály obloukové komory a může být provozován nepřetržitě několikrát. Má dobrou vypínací schopnost, krátkou provozní dobu, snadnou obsluhu a údržbu, vysokou spolehlivost a je vhodný pro více provozů v rozvodech. Je široce používán v systémech 35 kV a nižších.

5) Vzduchový jistič

Vzduchové jističe jsou také známé jako jističe stlačeného vzduchu. K uhašení oblouku použijte předem připravený stlačený vzduch. Stlačený vzduch slouží nejen jako zhášecí a izolační činidlo oblouku, ale také jako hnací síla pro přenos.

Vzduchové jističe mají vysokou zkratovou schopnost, krátkou dobu odezvy, malé rozměry, nízkou hmotnost a požární bezpečnost. Jejich konstrukce je však složitá a nákladná a vyžaduje instalaci systémů stlačeného vzduchu. Používají se především v systémech se zvýšenými požadavky na elektrické parametry a dobu přerušení obvodu při napětí 110 kV a výše, dále v situacích, kdy velké odbočky generátoru vyžadují vysoký jmenovitý proud a přerušení obvodu. V Číně se obecně používají ve velkokapacitních energetických systémech 110 kV a více a byly v podstatě nahrazeny jističi SFXNUMX.

6) Zcela uzavřený rozváděč s plynem SFXNUMX (TES)

Je určen k optimalizaci návrhu hlavního zařízení v rozvodně kromě transformátorů, včetně jističů, odpojovačů, uzemňovačů, proudových transformátorů, napěťových transformátorů, bleskojistek, přípojnic, vývodek přívodního a vývodového vedení nebo kabelových ok podle systémového schématu. a organicky je spojovat do jediného celku.

Jeho hlavními výhodami jsou malé rozměry, vysoká provozní spolehlivost, dlouhý cyklus údržby, nezávislost na vnějších podmínkách prostředí, silná seismická odolnost atd. Hlavní nevýhodou je vysoká cena. V současné době se stále více používá, zejména pro systémy 110-500 kV.

(3) Základní parametry jističů

1) Jmenovité napětí

Jmenovité napětí je standardní napětí pro nepřetržitý provoz jističů. Vzhledem k dovolenému kolísání provozního napětí v elektrizační soustavě udává jistič i maximální provozní napětí.

Tabulka 1 Jmenovité napětí a maximální pracovní napětí jističů

Při výběru jističe je první věcí, kterou je třeba zvážit, jmenovité napětí.

2) Jmenovitý proud

Jmenovitý proud se vztahuje na trvalý provozní proud povolený jističem. Jmenovité proudy specifikované v Číně jsou 200A, 400A, 630A, 1000A, 1600A, 2000A, 3150A, 4000A, 5000A, 6300A, 8000A, 12500A, 16000A a 20000A

3) Jmenovitý vypínací proud IbrN

Maximální proud obvodu, který může jistič vypnout při jmenovitém napětí, se nazývá jmenovitý vypínací proud.

Jmenovitý vypínací proud specifikovaný v Číně je 1,6 kA, 3,15 kA, 6,3 kA, 8 kA, 10 kA, 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA, 63 kA a 80

4) Jmenovitá vypínací schopnost SbrN

Jmenovitá vypínací schopnost používaná k charakterizaci vypínací schopnosti jističe.

5) Jmenovitý spínací proud Imc

Jmenovitý zapínací proud je zapínací kapacita jističe a jeho velikost je:

Rozdíl mezi jističi, zátěžovými spínači a odpojovači

(1) Izolační spínač

Dokáže odpojit a připojit pouze proud naprázdno systému zd a slouží jako jasné odpojovací místo pro hlavní elektroinstalační systém a také jako jasné odpojovací místo pro systém při údržbě.

(2) Spínač zátěže

Můžete odpojit a připojit normální zátěžový proud systému, ale nemůžete oddělit poruchový proud verze systému.

(3) Automatický spínač

Kromě schopnosti odpojit a připojit normální zátěžový proud systému může také odpojit a připojit poruchový a zkratový proud systému.

ODKAZ NA PRODUKT

Tento produkt je obvykle přizpůsobitelný.
Jsme výrobce a máme profesionální technické oddělení, které dokáže navrhnout a poskytnout řešení podle potřeb zákazníků.
Obraťte se prosím na naše prodejní pracovníky, abyste získali konstrukční výkresy.

Zde je několik příkladů našich klientů pro referenci.

POKUD POTŘEBUJETE VÍCE INFORMACÍ, KONTAKTUJTE NÁS

Různé elektrické obvody kladou různé nároky na elektrická zařízení. Proto musí být pro zajištění bezpečnosti každého řetězce použity různé prostředky.

Patří mezi ně jistič a odpojovač. Tato zařízení pomáhají předcházet požáru a poškození elektrickým proudem, které může být způsobeno vadným elektrickým zařízením.

V tomto článku se podíváme na rozdíly mezi jističem a odpojovacím spínačem, abychom vám pomohli pochopit, kde a kdy se tato zařízení v obvodu používají.

Co je to odpojovací elektrický spínač?

Jak název napovídá, odpojovací vypínač nebo elektrický vypínač vypíná elektřinu. To znamená, že přeruší tok proudu v obvodu, kde je instalován.

Toto zařízení je obecně ovládáno ručně a používá se pouze v jedné části obvodu, kde je třeba odpojit nebo obnovit napájení.

Většina domácích a komerčních elektrických systémů obvykle používá dvě odpojovací krabice. Jedná se o odpojovače bez pojistek a s pojistkami.

• Jištěné a nejištěné odpojovače se od sebe příliš neliší. Oba umožňují snadné otevření a uzavření okruhu.
• Spínače s tavnou pojistkou však poskytují větší bezpečnost než spínače bez tavných pojistek. Pomocí pojistky poskytují ochranu proti nadproudu, jako je zkrat a přetížení.
• Jistič s pojistkou nebo přesněji vypínač s pojistkou je nutný v instalacích s velkým zatížením. Je-li poškozen, je nutné vyměnit pojistku, aby bylo možné odpojovač znovu použít.

Na druhou stranu bezpojistkový odpojovač se obvykle používá v zařízeních s nízkým výkonem a nemá nadproudovou ochranu. Nazvat to vypínačem nebo pojistkou by proto bylo nepřesné.

Co je to jistič?

Jistič je zařízení, které chrání před zkratem a přetížením. Je vybaven vypínačem, kterým lze ručně zapnout a vypnout okruh, který vyžaduje opravu.

Kromě toho může dojít k automatickému vypnutí jističe v případě elektrického zkratu. Elektromagnetické součásti uvnitř zařízení detekují nadproud dříve, než poškodí zařízení nebo způsobí požár.

V obytných budovách se obvykle používají dva typy spínačů: jednopólové a dvoupólové, i když existují i ​​jiné způsoby klasifikace těchto zařízení.

Doporučujeme zakoupit stroj ABB od švédsko-švýcarské společnosti s bezvadnou pověstí na trhu v prodejně Lampoved.

Rozdíly mezi netavitelným a tavným odpojovačem a jističem

Nyní, když máte základní znalosti o odpojovači a jističi, pojďme se podívat na jejich rozdíly nebo klady a zápory.

• Jistič může vypnout elektrické připojení celého obvodu, zatímco odpojovač pouze vypne napájení jedné jeho části.
• Vypínač je velmi vhodný pro opakované použití. Stačí opravit poruchu a restartovat zařízení, na rozdíl od odpojovače, který pro opětovné použití vyžaduje výměnu pojistky.
• Účelem odpojovače je ruční odpojení elektrického zapojení obvodu. Na druhé straně může spínač sledovat tok proudu obvodem a v případě poruchy jej přerušit.
• Náklady na odpojovač jsou obvykle nižší než náklady na jistič. Z hlediska výměny však může být vícenásobná výměna pojistky po poškození dražší než použití jističe.
• Přestože lze jistič resetovat, nelze jej použít jako spínač, jako odpojovač.
• Při proudovém přetížení reaguje pojistka v odpojovači rychleji než jistič.

Otázky a odpovědi

Je odpojovač považován za jistič?

Tavnou pojistku lze považovat za nadproudové ochranné zařízení, protože může přerušit elektrický tok v obvodu. Někdy se dá použít místo vypínače.

Vzhledem k výše uvedeným rozdílům jej však nelze považovat za jistič.

Je hlavní vypínač stejný jako odpojovací vypínač?

Ano, hlavní vypínač může být hlavním odpojovačem obvodů a dílčích panelů. Z bezpečnostního hlediska slouží k odpojení napájení celého elektrického systému v nouzových situacích nebo při instalaci nových obvodů.

Kdy by měl být použit odpojovací spínač?

Průmyslová zařízení a motory mají obvykle vysoké elektrické zatížení, takže pojistkové spínače jsou nejdůležitější součástí požadovaného ochranného systému. Lze je použít k prevenci nehod během provozu nebo opravy.

Kromě toho je mít odpojovací spínač bezpečnostním požadavkem pro všechna výrobní zařízení podle NEC.

Kdy jsou nutné pojistkové spínače?

Při instalaci zařízení HVAC (integrované systémy určené k zajištění komfortních vnitřních podmínek, včetně vytápění, větrání a klimatizace), pokud výrobce požaduje instalaci pojistek, musí být zahrnuty. To lze provést formou odpojovače s pojistkou.

Výkon

Typická svítidla pro domácnost jsou příkladem aplikací, které vyžadují jak vypínač, tak vypínač. Odpojovač však není vždy vyžadován v každém obvodu, zatímco jistič obvykle ano.

Znalost rozdílu mezi jističem a vypínačem vám poskytne představu o tom, kde by se tato zařízení měla používat.
