Typy a umístění volicí páky
Typ a umístění volicích pák se může lišit. U amerických vozů až do 1990. let XNUMX. století se volicí páka nacházela většinou na sloupku řízení, což umožňovalo sedět třem osobám na pevném předním sedadle. Pro přepnutí režimů převodovky ji bylo nutné přitáhnout k sobě a přesunout do požadované polohy, která byla znázorněna šipkou na speciálním ukazateli – kvadrantu.

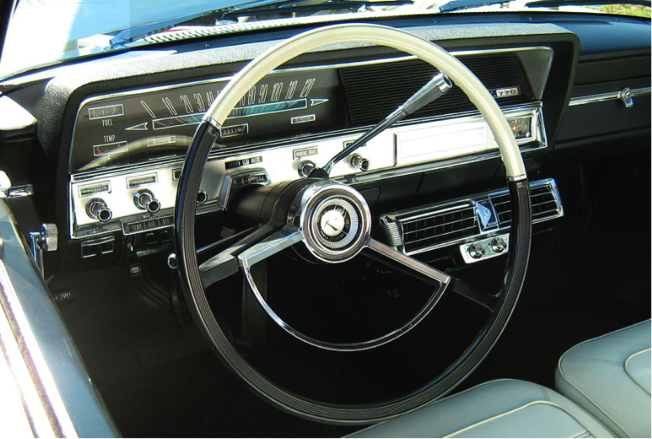

Americký vůz AMC Rambler Classic 770 s automatickou převodovkou s voličem volantu
Podobný typ zahrnuje voliče umístěné na přístrojové desce vedle sloupku řízení a přístrojové desky, jako například v některých modelech Chrysler z 1950. let nebo v Hondě CR-V třetí generace.
Vozidlo namontované na podlaze se poprvé objevilo ve sportovním voze Chevrolet Corvette v roce 1953 a později se rozšířilo i v evropských vozech. Rozložení provozních režimů je RLDNP, pro přepnutí do režimů R a P bylo nutné páku přitáhnout k sobě.

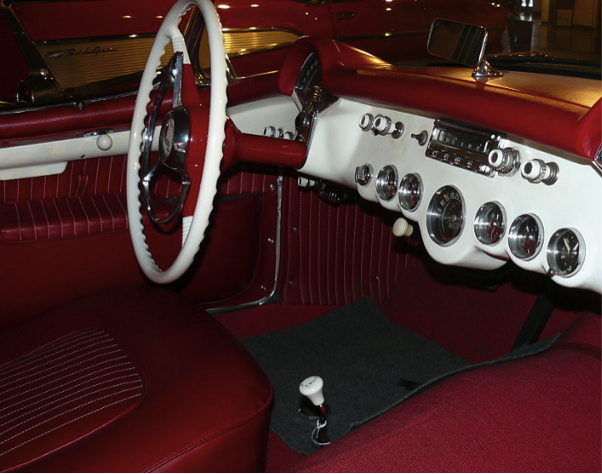

Podlahový volič pro Chevrolet Corvette Umístění spínačů Tiptronic na volantu: 1 – řazení dolů; 2 – řazení nahoru
U vozů určených pro domácí japonský a americký trh se dodnes nacházejí voliče převodovky namontované na volantu. Na ostatních trzích se používají téměř výhradně ty namontované na podlaze.

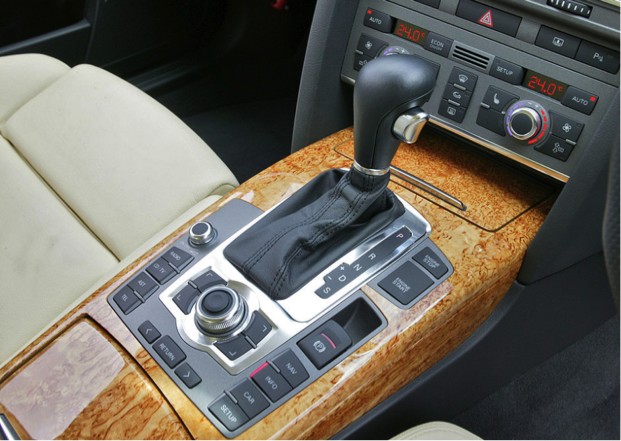

Volič moderní automatické převodovky na Audi A6
U minivanů a užitkových vozidel s uspořádáním kombi a polokapoty, stejně jako u některých SUV a crossoverů s vysokým sedadlem řidiče, je umístění voliče na přístrojové desce uprostřed (nebo vysoko na konzole) poměrně běžné.

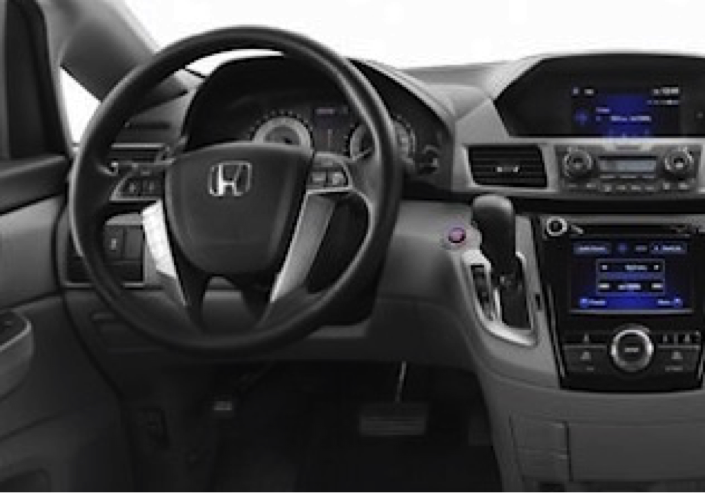

Volič na palubní desce minivanu Honda
Existují systémy pro volbu provozních režimů převodovky bez páky, ve kterých se pro přepínání používají tlačítka (obrázek) – například u automobilů z konce 1950. a začátku 1960. let Packard, Chrysler, Edsel, sovětské „Čajky“ GAZ-13.

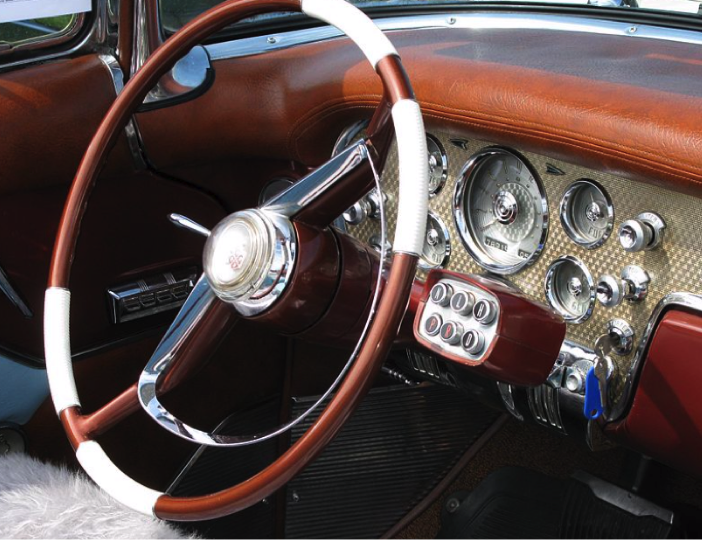

Packard z poloviny 1950. let s tlačítkovým voličem automatické převodovky (na přístrojové desce napravo od sloupku řízení)
V posledních letech se opět staly populárními tlačítkové voliče (například v Lincolnu MKC se režim převodovky volí pomocí tlačítek umístěných na přístrojové desce nalevo od multimediální jednotky). Mnoho moderních autobusů (MAZ s automatickou převodovkou) má tlačítkový volič od společnosti Allison.

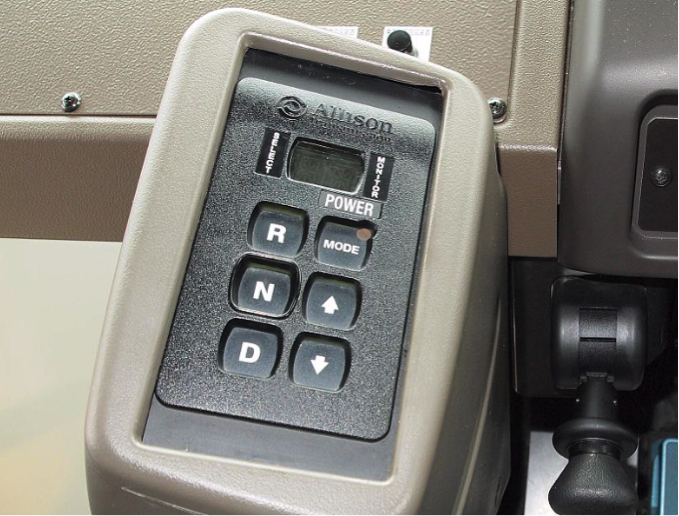

Moderní tlačítkový volič automatické převodovky od společnosti Allison
Pokud má systém volicí páku, požadovaný režim se volí jejím přesunutím do jedné z možných poloh. Pro zabránění náhodnému přepnutí režimů se používají speciální ochranné mechanismy.
Takže u vozů s voličem řazení na sloupku řízení je pro změnu rozsahu převodovky nutné páku přitáhnout k sobě, teprve poté ji můžete přesunout do požadované polohy. V případě páky namontované na podlaze se obvykle používá blokovací tlačítko, které se nachází na boku pod palcem řidiče (většina modelů), nahoře (Hyundai Sonata V) nebo vpředu (Mitsubishi Lancer X, Chrysler Sebring, Volga Siber, Ford Focus II) na páce, nebo musí být páka mírně stlačena. V jiných případech je drážka pro páku provedena stupňovitě (mnoho modelů Mercedes-Benz, platforma Hyundai Elantra i30 nebo Chevrolet Lacetti, u druhého jmenovaného je drážka provedena stupňovitě a pro přechod z rozsahu R do rozsahu N a dále je nutné páku stisknout.

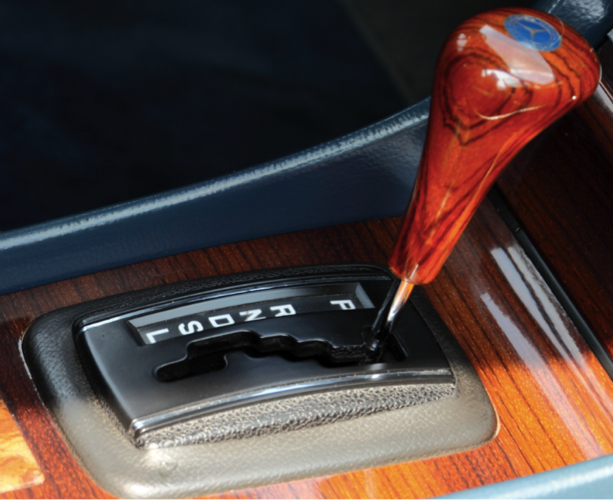

Stupňovitá převodovka Mercedes-Benz
Zpravidla je možné přepínat mezi režimy, které lze zapnout za jízdy, bez stisknutí tlačítka, například u převodovek Volkswagen z 1980. let se tlačítko musí stisknout pouze pro přepnutí z P do R, z R do N a z „2“ do „1“ (a zpět). Mezi rozsahy N, D a 2 je možné přepínat bez stisknutí tlačítka. Mnoho moderních modelů má také zařízení, které neumožňuje přesunout páku voliče automatické převodovky do polohy pro jízdu, pokud není sešlápnutý brzdový pedál, což také zvyšuje bezpečnost manipulace s převodovkou.
Jaguar kdysi používal pro volicí páku drážku ve tvaru písmene U (na obrázku), s označeními P, R, N a D na pravé straně a D, 3, 2 na levé.

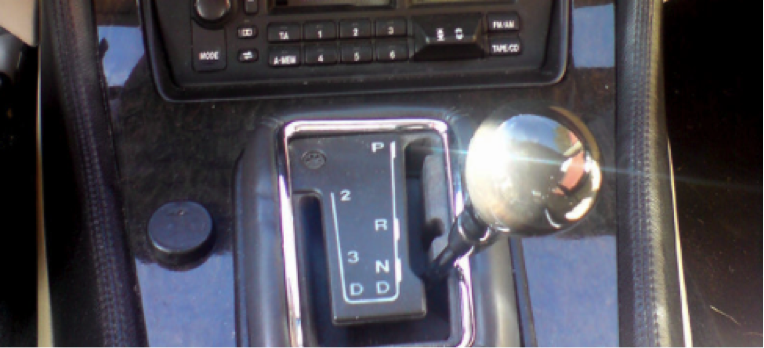

Otvor ve tvaru U pro volicí páku u vozu Jaguar
Dříve byl algoritmus řazení pevně definován mechanickým pohonem automatické převodovky, ale dnes elektronické řízení převodovky v zásadě umožňuje použití libovolných vstupních zařízení s libovolným algoritmem řazení k přepínání mezi jejími provozními režimy – jediným omezujícím faktorem jsou stávající standardy, které zajišťují standardizaci režimů (PRNDL atd.), ale výrobci se je naučili obcházet. U některých moderních automobilů je tedy páka řazení automatické převodovky nahrazena joystickem, který má místo jednotlivých pevných poloh odpovídajících převodovým rozsahům pro postupné přepínání mezi nimi dvě nefixní polohy, které umožňují „procházet“ provozními režimy jeden po druhém. Například u vozů BMW je pro rozjezd nutné stisknout tlačítko na joysticku nahoře se sešlápnutým brzdovým pedálem, čímž se deaktivuje parkovací zámek – automatická převodovka se přepne z režimu P do režimu N (což je indikováno rozsvícenou kontrolkou), poté zatlačit joystick dozadu a uvolnit jej, čímž se zapne režim D, a rozjet se sešlápnutím brzdového pedálu – nebo již v režimu D zatlačit joystick doleva a uvolnit jej, čímž se zapne režim manuálního ovládání převodovky, ve kterém může řidič přepínat mezi vyšším a nižším převodovým stupněm stisknutím joysticku tam a zpět. Někdy je samotná páka nahrazena klíči, otočnou „podložkou“ a podobnými zařízeními s provozním algoritmem podobným výše popsanému. Dodržování provozních norem výrazně prodlužuje životnost převodovky. Vyplatí se však provádět preventivní detekci závad a také proplachovat a měnit olej po každých 150 tisíc kilometrech.
