Torx – typ štěrbiny pro závitové spojovací prvky ve tvaru šesticípé hvězdy. Registrovaná ochranná známka [1] společnosti Textron Fastening Systems (nyní Acument Global Technologies). Oficiální název zaznamenaný v normě ISO 10664 je hexalobulární vnitřní [2]; v ruské verzi GOST R ISO 10664-2007 – hvězdicová objímka pro šrouby a šrouby. Každodenní jména jsou hvězda, hvězdička, torx.

Historie [upravit | upravit kód]

Spline byl vyvinut společností Textron v roce 1967.

Použití pevně doléhajících šroubů a šroubů vyšší třídy pevnosti umožňuje odpovídajícím způsobem zvýšit zatížení spojovacího prvku, byla potřeba drážka, která poskytuje vyšší utahovací moment. Neoblíbenost nástroje Torx však umožnila použít slot také k ochraně zařízení před samočinnou opravou majitelů. Jak se nástroj stal populárním, Textron přidal nový typ spline odolný proti neoprávněné manipulaci.

Když patent v roce 1990 vypršel, společnost Textron vyvinula nový standard Torx Plus, který byl ještě spolehlivější a měl také možnost ochrany proti vandalům.

Odrůdy [ upravit | upravit kód]

• Torx. Označuje se jako T nebo TX. Je to nástroj ve tvaru šestipaprskové hvězdy, zasunutý do odpovídajícího vybrání na spojovacím prvku (šroub nebo šroub).
• Externí Torx. Označeno jako E. Jedná se o obrácený Torx – spojovací prvek má hlavici ve tvaru hvězdy a nástroj má odpovídající vybrání. Obvykle se používá v autech ke zmenšení velikosti hlavy šroubu. Nic takového jako antivandalismus neexistuje. Dostupné ve velikostech E4 až E44. Číslování velikostí neodpovídá běžnému Torxu – např. klíč E4 se vejde na vložku T20.
• Torx Tamper Resistant (antivandal) je označen jako TR. Uprostřed štěrbiny je kolík a tomuto kolíku odpovídající otvor ve šroubováku nebo klíči. Další názvy: Security Torx, pin-in Torx.

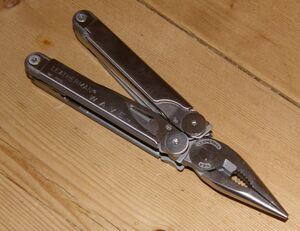

Šrouby Torx s pětibodovými drážkami používané k zajištění os v rukojeti multifunkčního nářadí

• Pětipaprskový Torx. Jedna z antivandalských možností. Nachází se pod názvy 5-lalokový Torx, Brigádní pětistěnný klíč, někdy Pentalobe, což je nesprávné, protože Pentalobe je samostatný slot ve tvaru sedmikrásky používaný v elektronice Apple.
• Torx Plus. Vylepšený spline s odříznutými konci hvězdy. Označuje se jako IP (Internal Plus) a dodává se ve velikostech od 1IP do 100IP (někdy označované jako IP1-IP100). Částečně kompatibilní s Torx – nástroj Torx může pracovat se spojovacími prvky Torx Plus, ale neposkytuje maximální točivý moment. Nástroj Torx Plus nemůže pracovat se spojovacími prvky Torx.
• Torx Plus externí. Možnost externího Torx Plus. Označuje se jako EP (External Plus) a dodává se ve velikostech od 1EP do 42EP (EP1-EP42). Má také mini varianty od H7EP do H2EP.
• Antivandal verze Torx Plus má pět ramen a čep ve středu vybrání. Označení není specifikováno v normě, ale může se objevit jako TS nebo IPR.

Označení a velikosti [upravit | upravit kód]

Klíče a šroubováky jsou označeny T nebo TX s číslem slotu – 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 27, 30, 40, 45, 50, 55, 60, 70, 80, 90, 100.

Drážkované klíče a šroubováky Torx odolný proti neoprávněné manipulaci za hlavním značením jsou navíc uvedeny TR.

Pro klíče a ploché šroubováky Torx Plus číslo spline je uvedeno nejprve a potom místo T nebo TX označeno písmeny IP.

Drážkované klíče a šroubováky Torx Plus odolný proti neoprávněné manipulaci za hlavním značením jsou navíc uvedeny TS.

Velikost je určena průměrem kružnice popsané vrcholy ozubeného kola nástroje (u verze E – šroub).

Přibližné rozměry a utahovací momenty [3]

Vnější rozměry Torx Spline

Použití [ upravit | upravit kód]

Torx upevňovací prvky jsou široce používány v široké škále aplikací: automobily, jízdní kola, brzdové systémy, různé prefabrikované kovové konstrukce, počítačové pevné disky, bankomaty, spotřební elektronika a palivová zařízení.

Není známo, zda to bylo zamýšleno, ale velikosti Torx korelují s velikostmi inbus klíčů. To vám umožní odstranit šroub s odizolovanou šestihrannou hlavou jednoduchým zaražením nástroje Torx do něj.

Je třeba poznamenat, že při práci s Torx je třeba vzít v úvahu následující vlastnosti:

• Nástroj by měl pevně zapadnout do drážky. Pokud nástroj visí ve štěrbině, pak je s největší pravděpodobností vybrán nesprávně. To platí zejména pro nestandardní velikosti. Například T47, který je běžný v autech, v sadách klíčů Torx téměř vždy chybí a používá se pro něj T45.
• Nástroj musí zcela zapadnout do drážky. Vezmeme-li v úvahu pevné lícování původně začleněné do návrhu, často to vyžaduje použití nárazového nástroje.

Nedodržení těchto pravidel často vede ke zničení hlavy šroubu a v důsledku toho k nepodložené kritice Torxu.
