Materiály pro výrobu výměníkových desek – druhy a princip činnosti

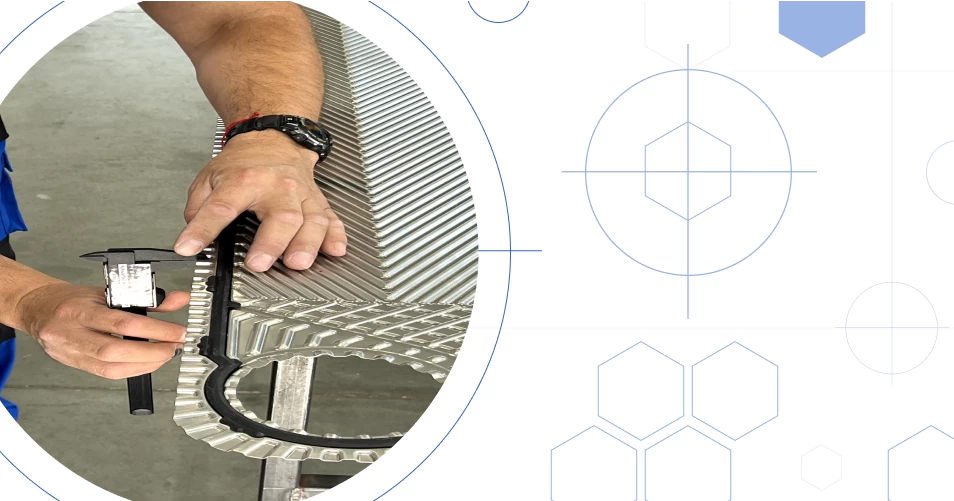

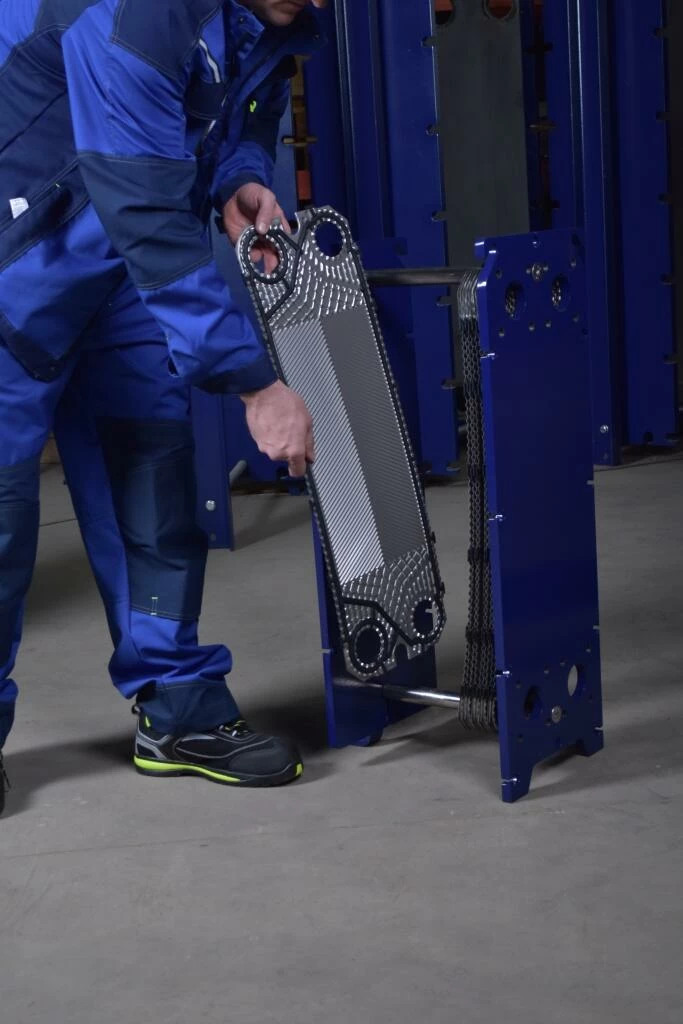

Desky jsou jednou z důležitých součástí zařízení pro výměnu tepla deskového typu. V podstatě se jedná o tenký plech, na kterém jsou vylisovány kanály, jejichž hloubka dosahuje 8 milimetrů. Koluje v nich pracovní médium, např. nosič tepla – ohřívací a ohřívaný.
Podívejme se na činnost prvku při ohřevu. Na jedné straně dílu proudí topný nosič tepla a na druhé straně vyhřívaný. K jejich vzájemnému působení dochází přes povrch. Tímto způsobem se teplo přenáší z topného média na ohřívané. Tento jev se nazývá výměna tepla. Média cirkulují v protiproudu, to znamená, že jeden nosič se pohybuje shora a druhý zdola nahoru.
Úhly náklonu: klasifikace
Během lisování se v deskách objevují kanály s různými úhly sklonu. Na tom závisí vlastnosti přenosu tepla prvků.
Klasifikace úhlů sklonu zahrnuje dva typy:
- „Tvrdý“ úhel je 30 stupňů. V závislosti na výrobci desky má označení „TK“ nebo „L“. Tento typ se vyznačuje nízkou turbulencí proudění a sníženými vlastnostmi přenosu tepla. Hydraulický odpor má však také nízké hodnoty.
- „Měkký“ úhel – 60 stupňů. Takové modely jsou označeny „TL“ nebo „H“. Desky se vyznačují vysokými parametry turbulence proudění, zvýšenou rychlostí přenosu tepla a maximálními hydraulickými ztrátami.
Deskový výměník tepla může obsahovat prvky s různými profily v různých kombinacích. To vám umožní vybrat zařízení pro konkrétní provozní podmínky.
Kanály se liší plochou průřezu. Například pro viskózní média (fermentované mléčné výrobky nebo ropné produkty) je lepší použít široké kanály. Díly se standardním průřezem jsou univerzální, oblast jejich použití je vázána na interakci s kapalnými médii (voda, glykoly, sladina atd.).
Z čeho jsou desky vyrobeny?
Desky jsou na bázi nerezové oceli a titanu různých jakostí. Materiál má tloušťku 0.4 až 0.8 milimetru.
Níže budeme zvažovat hlavní typy slitin používaných při výrobě:
- AISI 316 – základ je nerezová ocel, doplněná niklem, titanem a molybdenem. Díky aditivům mají díly zvýšenou odolnost proti korozi. Takové prvky jsou vhodné pro práci s vodním prostředím.
- AISI 304 – slitina nerezové oceli se používá výhradně pro práci s vodou.
- 254 SMO – ve složení převažuje legovaná ocel. Díky obsahu chrómu, mědi a vanadu se komponenty vyznačují vysokou pevností a odolností vůči agresivnímu prostředí.
- Titan – slitina činí prvky odolnými vůči zásadám a kyselinám. Prvky vyrobené z tohoto materiálu jsou vhodné pro výměníky tepla pracující s mořskou vodou.
- Hastelloy – skládá se ze slitiny niklu a molybdenu. Takové desky se vyznačují vysokou pevností a odolností vůči agresivnímu prostředí.
Proč desky selhávají?
Výměníky tepla nejen vyrábíme, ale již více než 10 let zajišťujeme údržbu a opravy zařízení. Naši specialisté se při své práci setkali s různými typy poruch desek v zařízeních. Pojďme se blíže podívat na nejčastější příčiny selhání a způsoby, jak jim předcházet.
Hromadění nečistot na povrchu desek
Pokud zařízení interaguje s prostředím obsahujícím kontaminanty nebo soli tvrdosti, pak se v průběhu času začnou na deskách tvořit usazeniny těchto látek. Tvoří sekundární prostředí, které má nízkou tepelnou vodivost. Výsledkem je rychlé zhoršení přenosu tepla desek. Kontaminanty vytvářejí tenkou vrstvu a v pokročilých situacích zcela ucpávají kanály zařízení.
Problém se řeší po etapách. Před vstupem do zařízení je nutné nejprve zajistit čištění pracovních médií. Za tímto účelem jsou instalovány síťové filtry a systém úpravy vody (pokud je to možné). Dále musíte udržovat čistotu pravidelným mytím zařízení.
Pamatujte, že proplachování je nejúčinnější metodou, jak zabránit hromadění nečistot ve výměníku tepla.
Abrazivní opotřebení desek
V naší praxi se vyskytl případ, kdy zařízení pro výměnu tepla pracovalo několik let s vodným médiem obsahujícím abrazivní složky (stejný písek a drobné kamínky). Výsledkem bylo, že po celou dobu provozu tyto částice jednoduše vymazaly stěny v deskách v několika oblastech a vytvořily díry.
K odstranění problému je nutné nainstalovat síťový filtr, který takové součásti zachytí.
Nesprávná instalace výměníku tepla
V době připojování zařízení k inženýrským sítím se často provádějí svářečské práce. Proto je nutné zařízení uzemnit. V opačném případě se stěny v deskách mohou začít opotřebovávat, což povede k tvorbě děr.
