V moderních domácnostech se topný okruh často modernizuje, aby se zlepšil výkon a spolehlivost. K tomu budete potřebovat rozdělovací blok (nebo rozdělovací hřeben, rozdělovač). Toto zařízení zvyšuje snadnost obsluhy a opravy.

Topný kolektor: definice, zařízení, účel

Ten je součástí topného systému, který je navržen tak, aby míchal vodu z různých větví a přiváděl ji k rozvodu do několika míst. Jinými slovy, kolektor distribuuje proud vody stejné síly bez ohledu na počáteční hodnotu. Distribuční mechanismus je namontován na centrálním náběhu.

Tvar zařízení je válcový s vyvrtanými otvory v „bocích“. To je nezbytné pro následnou instalaci uzavíracích zařízení, která regulují tlak průtoku vody. Vstup, umístěný na konci, má větší průměr, je určen pro příjem vody z hlavního zdroje.

Obě strany zařízení jsou opatřeny vnitřními a vnějšími závity pro připojení k hlavnímu vedení a dalšímu sběracímu mechanismu. Soustava se nazývá paralelní, pokud jsou na obou stranách přípojky vedoucí k různým odběrným místům. Aby se zabránilo vodním rázům, je na konci zařízení instalována klapka/zástrčka.

Rozdělovač může mít 2-4 vývody. Pokud existuje mnohem více bodů pro zásobování vodou, je několik mechanismů vzájemně propojeno.

Jak funguje rozdělovač topení?

Hlavním úkolem zařízení je vytvářet rovnoměrné tepelné toky, které začínají v hlavním potrubí, procházejí plnou cirkulační otáčkou a vracejí ochlazenou kapalinu zpět do topného zařízení. Větve připojené ke kolektoru jsou považovány za nezávislé.

Distribuční mechanismus odkazuje na mezilehlé uzly a jeho klíčovými částmi jsou 2 vzájemně propojené komponenty:

• přívodní hřeben, jehož hlavním účelem je dodávat chladicí kapalinu do topných jednotek;
• zpětný chod, nutné k nasměrování chladicí kapaliny do kotle.

Oba prvky tvoří kolektorovou skupinu s několika okruhy vedoucími do kotle z každého hřebenu.

Každý typ je vybaven výfukovými ventily a uzavíracími/regulačními ventily. Jsou navrženy tak, aby normalizovaly tlak v každém okruhu a uzavřely vodu v případě oprav.

Pro zvýšení výkonu a spolehlivosti konfigurace, řízení topných procesů se skříň rozváděče používá jako základ pro ventily (výstup a odvod vzduchu), průtokoměry a zařízení pro měření tepla.

Kolektorový obvod pracuje podle následujícího algoritmu:

1. Generátor tepla ohřívá vodu a směruje ji na přívodní hřeben.
2. Mezilehlá sběrná sestava snižuje rychlost proudění tekutiny. Větší průměr mechanismu umožňuje rovnoměrné rozdělení vody mezi vývody.
3. Chladivo proudí do položených okruhů a přesouvá se do topných těles (baterií) nebo vyhřívané podlahové mřížky. Je důležité znát plochu průřezu. Tento indikátor je vypočítán na základě průtoku chladicí kapaliny, výkonu kotle a rychlosti kapaliny. Poté se litry převedou na mm2. Tento výpočet je nutný pro výběr spojovacího potrubí, jehož průřez je menší než průměr předchozího potrubí.
4. Když voda dosáhne radiátoru a odevzdá své teplo, je poslána dalším potrubím do distribučního bloku pro následný vstup do vratného hřebene a do kotle.

Tato konfigurace topného systému je považována za optimální pro chaty. Jeho cena je však vyšší než u standardních projektů.

Klasifikace a modifikace rozdělovacích hřebenů

Při výběru produktů se spoléhají na 2 klasifikace: podle materiálu karoserie a způsobu upevnění. To je důležitý bod, protože musíte vybrat materiál, který bude fungovat v „symbióze“ s plastovými trubkami.

Podle materiálu výroby se rozlišují:

• Ocel. Nerezová ocel je odolná vůči ohni a vysokým teplotám. Mechanismus se snadno připevňuje na zeď a vypadá elegantně.
• Mosaz. Mnohem dražší než jiné typy, ale ukazatele síly jsou vysoké. Nejsou náchylné na rez a snesou vysoké teploty.
• Polypropylen. Velmi lehký a odolný proti korozi.

Důležitý je také způsob fixace. Nejběžnější jsou výrobky se svěrnými šroubeními a šroubeními pro pájecí trubky a také kombinované. Můžete také najít závitové vzorky s Eurocone. Mechanismy jsou navíc barevně rozděleny pro rozlišení pro teplou a studenou vodu.

Vzhledem k individuálnímu přístupu k realizaci konfigurace vytápění v různých domech nabízejí výrobci jednotlivé jednotky v jednoduchém provedení bez pomocných komponentů i celé jednotky v ucelené sestavě.

Jednoduché modely jsou mosazné výrobky s odbočným průchodem o průměru palce a spojovacími otvory po stranách. Vrácené vzorky musí mít zátky, které umožňují instalaci dalších součástí.

Ve složitých konstrukčních konfiguracích jsou v prefabrikovaných jednotkách vloženy kulové ventily, z nichž každý je opatřen uzavíracími regulačními ventily. Počet okruhů je omezen na rozsah 2-10 kusů.

Výběr hřebene je založen na několika „pilířích“:

• maximální přípustný tlak;
• šířka pásma;
• přítomnost dalších složek;
• počet výstupních trubek;
• možnost úpravy původního obvodu připojením uzlů.

Kolektorový blok je drahá součást, takže abyste se vyhnuli nákladným opravám, musíte si koupit výrobky od známých výrobců (odpovídají GOST a TU).

Instalace topného kolektoru: hlavní body

Kolektor se instaluje při projektování a ve speciálně určených prostorech. Neměla by tedy existovat nadměrná vlhkost a mělo by existovat vhodné místo pro opravy. Těmto podmínkám odpovídá spíž, chodba, samostatná kotelna.

Neexistují žádné pokyny k instalaci distribučních obvodů, ale odborníci upozorňují na potřebu dvou důležitých nuancí:

1. Expanzní nádrž, přičemž jeho kapacita není nižší než 10 % objemu chladicí kapaliny v celém systému.
2. Oběhové čerpadlo pro každý okruh. Toto je kontroverzní bod, ale pokud má být použito více okruhů, je pro každý vyžadováno samostatné zařízení.

Na zpětném potrubí před oběhovým čerpadlem je instalována expanzní nádoba, takže turbulence vodních toků má menší dopad na nádrž. Pokud je součástí okruhu hydraulická šipka, pak se nádrž montuje před hlavní čerpadlo, jehož účelem je zajistit cirkulaci v malém okruhu. Kde bude oběhové čerpadlo umístěno, je v podstatě nedůležité, ale pokud je instalováno na „zpátečce“, životnost zařízení se zvyšuje.

Důležitým bodem při realizaci konfigurace je horizontální umístění šachty, instalované na úrovni budovy. Při vychýlení v libovolném směru první vzduchová bublina opustí mechanismus bez mazání a chlazení.

Instalace systému pomocí směšovacího ventilu

Směšovací ventil je v případě potřeby nahrazen 3cestným směšovačem, schopným plnit zadané úkoly, avšak bez čerpadla. Taková výměna se provádí v místě výměny čerpací a míchací jednotky. Jinými slovy, na výstupu z „návratu“.

Schéma implementace je na obrázku. Jde o to, že na jedné straně jsou trubky topného zařízení připojeny k mechanismu kolektoru. Zatímco na druhé straně je nutné nainstalovat rozbočovač, nad nímž je připojen odvzdušňovací ventil a pod ním vypouštěcí ventil.

Instalace systému pomocí kruhového čerpadla

Jedná se o nejlepší variantu pro moderní realizaci topných prvků. Kolektorový blok úspěšně nahradil lineární strukturu a zajistil snadnou obsluhu a údržbu.

Hlavním účelem mechanismu je rovnoměrné rozložení tepelných toků a návrat ochlazené chladicí kapaliny do kotle. Implementované schéma úspěšně zvládne zadané úkoly, a to navzdory skutečnosti, že radiátory jsou rovnoměrně ohřívány a teplota v místnostech je stejná.

Pro venkovský dům je to nejlepší řešení, pro byt je to složitá realizace, která vyžaduje velké finanční náklady a postrádá požadovaný efekt.

Vše potřebné k realizaci topného systému v soukromém domě zakoupíte na webu TM.by. Všechny produkty byly certifikovány a splňují normy GOST.

Zdá se, že není těžké splnit požadavek federálního zákona č. 261 „O úsporách energie“ – k tomu stačí zakoupit a nainstalovat měřič tepla. Ne všechno je však tak jednoduché. I samotný dokument obsahuje rozdílné požadavky na instalaci jednotlivých měřících zařízení pro domy zprovozněné po roce 2012 a pro starší objekty. V první můžete instalovat jak obecné domovní měřiče tepla, tak individuální měřiče. Ale v domech dřívější výstavby, s převážně vertikálním vedením potrubí, se můžete omezit na běžné domácí spotřebiče a koupit si pro účetnictví v bytě distributor tepla, který samozřejmě není úplnou alternativou k měřiči, protože má zcela odlišný princip fungování a účtování, ale také vám umožňuje organizovat kontrolu spotřeby tepla v domě.

Vlastnosti činnosti a princip činnosti rozdělovačů tepla

Při výběru měřiče tepla je třeba vzít v úvahu skutečnost, že měřič je zařízení, které je zabudováno přímo do systému a umožňuje zohlednit přijatou tepelnou energii měřením množství přiváděného chladiva a porovnáním jeho teploty při vstup a výstup. Rozdělovač tepla se od něj zásadně liší, protože není zabudován do topného systému, ale je instalován přímo na topném zařízení – radiátoru.

Rozdělovač tepla je také odlišný svým provedením – například nemá takový prvek jako průtokoměr chladicí kapaliny, který se nachází v každém měřiči. Podle principu fungování jde také o zcela odlišné zařízení: kromě toho, že rozdělovač tepla není zabudován do topného systému, ale je namontován na baterii, je důležité splnit ještě jednu podmínku. Aby bylo možné použít takové zařízení pro měření tepla v bytě, musí být na každém topném zařízení instalováno samostatné zařízení, což je povinný požadavek.

Princip činnosti rozdělovače tepla je založen na měření teploty povrchu a vzduchu v místnosti, to znamená, že hlavními pracovními prvky jsou dva teplotní senzory, z nichž jsou informace odesílány do počítače ke zpracování. Je důležité dbát na to, aby se hodnoty na displeji přístroje zobrazovaly v běžných jednotkách a následně by měl být proveden přepočet s přihlédnutím k tzv. radiátorovému koeficientu, který odpovídá typu a velikosti topení. zařízení. Každý výrobce rozvaděčů tepla přikládá ke svým výrobkům speciální tabulku, která uvádí všechny koeficienty v závislosti na typu a velikosti radiátoru. Můžete se přepočítat sami, „ručně“, nebo použít speciální programy, do kterých zadáte potřebné údaje a koeficienty pro automatický výpočet. V tomto případě je konečný výsledek získán v kW, nikoli v Gcal, což vyžaduje převod z jedné jednotky měření na druhou.

Pokud jsou v bytě nebo jiné místnosti instalovány radiátory nestandardní velikosti a typu, pak je použití rozdělovačů nemožné – v tomto případě byste měli buď vyměnit baterie, nebo opustit myšlenku použití měřicích zařízení.

OBJEDNEJTE SI SLUŽBU U AKREDITOVANÝCH SPOLEČNOSTÍ

Funkce organizace měření pomocí rozdělovačů tepla

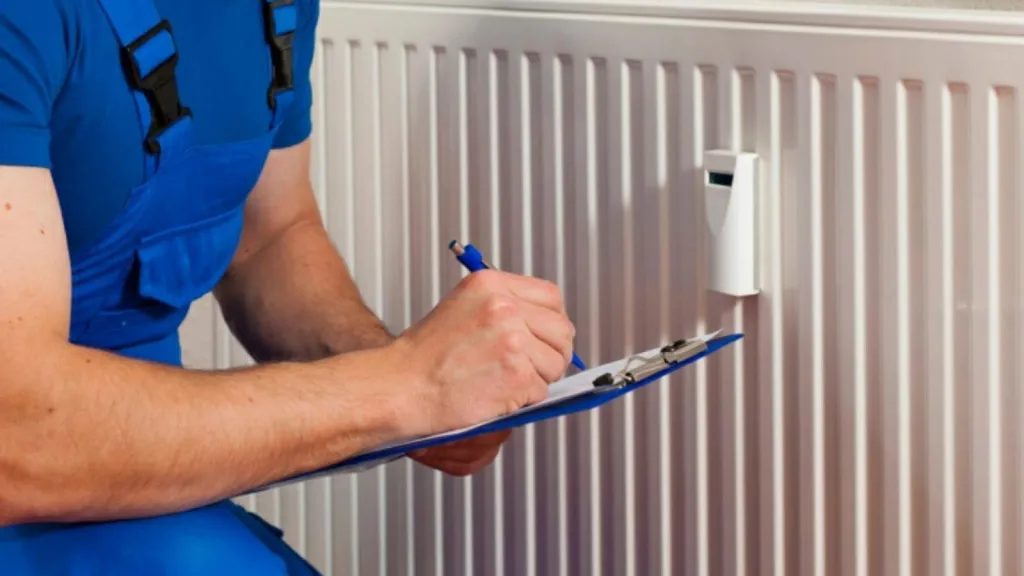

Je důležité věnovat pozornost skutečnosti, že pokud je instalován měřič tepla, bude to jedno zařízení pro samostatnou místnost, například byt, kancelář atd. V případě, že neexistuje žádná technická schopnost instalovat měřič, ale existuje touha organizovat měření tepla v místnosti, měli byste si koupit distributory a jejich počet by měl odpovídat počtu radiátorů v domě. Je třeba vzít v úvahu i to, že ačkoli je cena rozvaděčů tepla nižší než u měřičů a poměrně výrazně, s přihlédnutím k potřebnému množství pro instalaci mohou být náklady srovnatelné. Například ve standardním dvoupokojovém bytě budou muset být instalovány na třech topných zařízeních.

Otázka instalace rozdělovačů tepla v místnostech s vodorovným vedením zpravidla není relevantní, i když pro to existuje technická možnost. V podstatě taková zařízení nacházejí své použití v bytech s vertikální vedení, ve kterém potrubí topného systému prochází všemi byty, „po stoupačce“. V tomto případě je zpravidla každá jednotlivá místnost v bytě vytápěna různými okruhy. V souladu s tím budou muset být instalovány měřiče pro každý z nich, což je ekonomicky neodůvodněné a technicky ne vždy proveditelné. Není tedy jiná možnost, než v takových domech použít rozdělovače tepla, ovšem pouze za podmínky, že objekt má společný domovní měřič.

Účtování spotřeby tepla za přítomnosti společného domovního spotřebiče lze v zásadě považovat za objektivní a spravedlivé, u této varianty však není zcela možné spotřebu ovlivnit, neboť je použit společný systém, ve kterém jsou výdaje rozděleny proporcionálně. mezi všemi vlastníky bytů. Použití rozdělovačů tepla vám umožňuje racionálně přistupovat k otázce spotřeby tepla, protože provoz těchto zařízení zahrnuje použití termostatů, pomocí kterých můžete ovládat a regulovat teplotu v místnosti. V tomto případě se zpravidla během topné sezóny platí v souladu s odečty obecného měřiče tepla budovy a údaje distributorů se berou v úvahu na konci sezóny, po které se provede přepočet vyrobeno.

Tyto obtíže jsou spojeny se skutečností, že svědectví musí být podáno zástupcem organizace poskytovatele služeb nebo správcovské společnosti. I když je možná i možnost organizovat dálkový přenos dat, tato možnost u rozdělovačů tepla není rozšířená. Distributoři zároveň na rozdíl od měřičů tepla nejsou měřicími zařízeními, jejichž odečty se musí přenášet každý měsíc, a proto vznikají určité potíže. Pozor si ale dejte i na to, že ojedinělé případy instalace rozvaděčů tepla například ve více bytech jsou nepraktické. V souladu s ustanoveními zákona musí plocha prostor v domě vybaveném rozvaděči tepla přesáhnout 50 % z celku. K využití tohoto způsobu měření tepla však zpravidla bude potřeba vybavit minimálně 75 % bytů. Nesmíme ale zapomínat, že taková výdajová položka, jako je platba za spotřebu tepla ve společných prostorách, zůstává. Tyto částky se počítají na obecném základě, v poměru k ploše bytů.

Co potřebujete vědět, než se rozhodnete použít rozvaděče tepla

Než se rozhodnete a začnete instalovat do bytu rozvaděče tepla, musíte vědět, že jejich instalaci je nutné dohodnout s dodavatelem tepla nebo správcovskou společností a jejich zástupci musí zařízení zaplombovat. Kromě toho je uzavřena samostatná dohoda, která musí uvádět práva a povinnosti každé strany, jakož i podrobně popisovat postup odečítání a provádění přepočtů, stanovení načasování odečítání a další nuance.

Kromě toho musíte vědět, že:

• rozdělovače tepla, stejně jako ostatní měřící zařízení, musí být v určitých intervalech ověřovány – u nich je interval kalibrace 10 let;

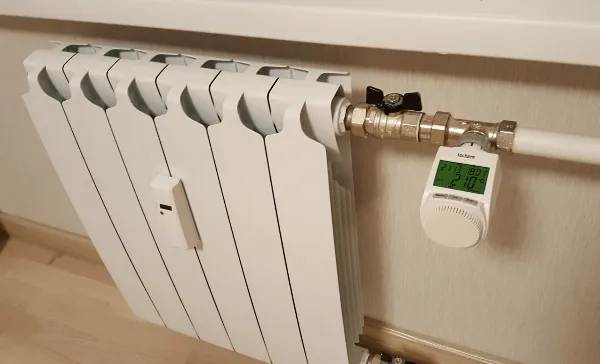

• aby se skutečně snížila spotřeba tepla, musí být rozdělovače tepla provozovány s termostaty;
• Zařízení je možné instalovat sami, ale přesto se doporučuje důvěřovat této práci specialistům;
• Rozváděče tepla lze instalovat na radiátory různých typů a typů, s výjimkou nestandardních provedení.

Měli byste také vědět, v jakých případech by se neměly instalovat a provozovat rozdělovače tepla. Nepoužívají se:

• pro systémy s parním ohřevem;
• pro topná zařízení s nucenou konvekcí;
• zohlednit teplo přijaté z provozu vyhřívaných podlah;
• pro radiátory s různými ozdobnými konvexními prvky, pokud není možné je instalovat blízko povrchu topného zařízení;
• pro topná zařízení vybavená vestavěnými elektrickými topnými tělesy.

Potíže s organizací měření pomocí rozdělovačů tepla

Optimalizace spotřeby a snížení nákladů na vytápění jsou hlavními důvody pro instalaci rozdělovačů tepla. Navzdory tomu se jim však zatím nedostalo dostatečné distribuce, což je spojeno s technickými i organizačními problémy. Mnoho spotřebitelů jednoduše nevidí smysl nést další finanční zátěž spojenou s nutností nákupu jak samotných zařízení, tak softwaru, který je nezbytný k jejich obsluze. Navíc nikdo neruší povinnost platit za vytápění podle odečtů běžného domovního měřiče, jehož údaje mají přednost, neboť evidují přesnou spotřebu tepelných zdrojů v celém domě.

Je také důležité věnovat pozornost skutečnosti, že mnoho spotřebitelů, kteří chtějí uniknout z vyrovnání při platbě za teplo, čelí skutečnosti, že se stávají na sobě závislými. Pokud například někdo z nějakého důvodu vypne topné zařízení v jednom z bytů, může dojít ke zvýšení finanční zátěže majitelů jiných prostor. Potíže jsou také spojeny se skutečností, že pokud je narušena celistvost těsnění nebo selže alespoň jeden z rozdělovačů tepla v bytě, celá místnost je přirovnána k objektům, které nejsou vybaveny měřiči tepla, a tudíž i odečty zbývajících zařízení budou neplatná.

Ale i přes určité potíže spojené s provozem rozvaděčů tepla řeší jejich instalace současně dva problémy:

• umožňuje snížit náklady na platbu za přijaté teplo;
• stimuluje racionální spotřebu zdrojů.

Musíte také vzít v úvahu cenovou dostupnost zařízení a absenci technických problémů s jejich instalací, protože nejsou vyžadovány složité instalační práce.
