Jak nainstalovat posuvné brány vlastníma rukama: pokyny krok za krokem a schéma instalace

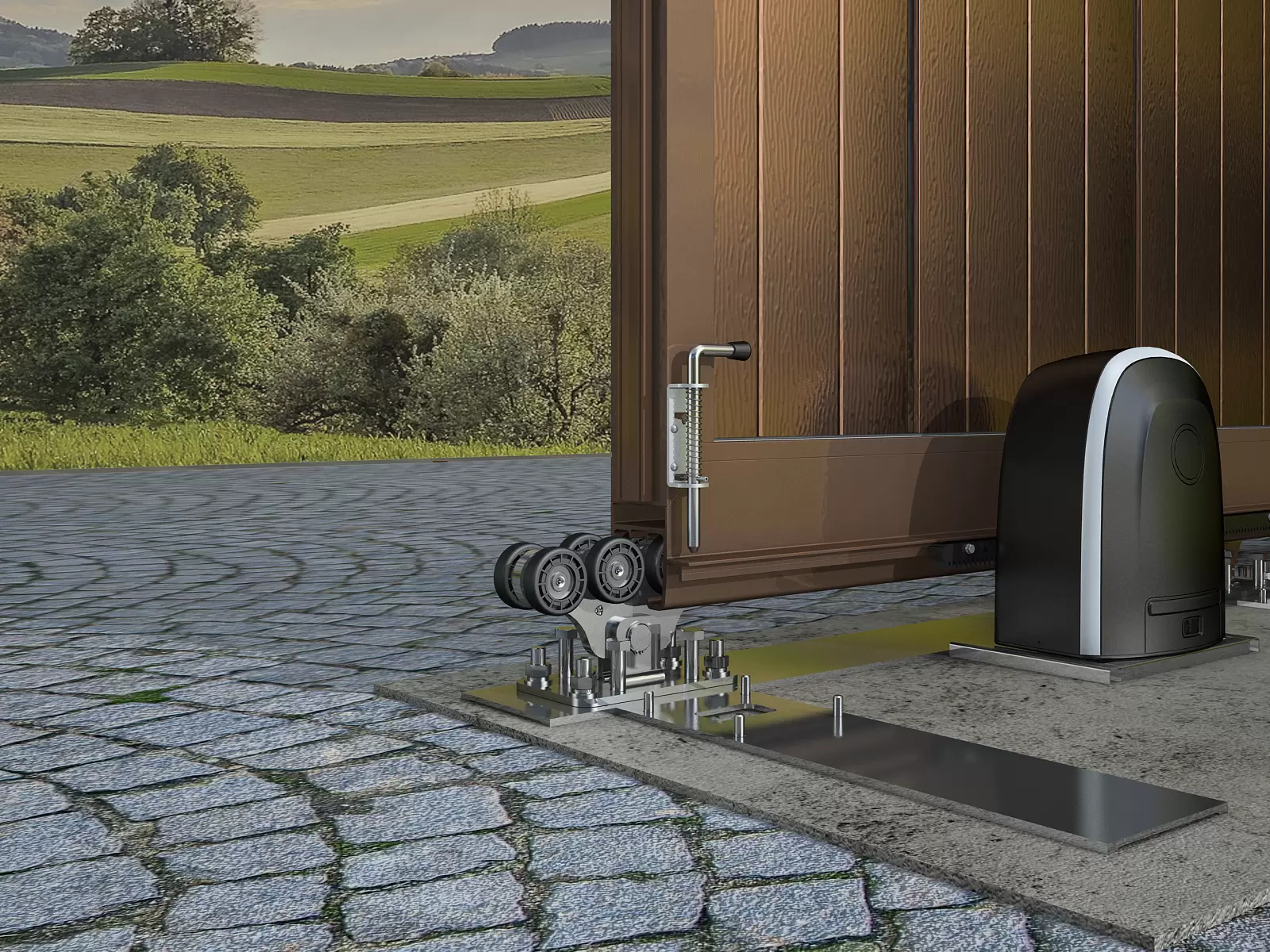

Systém posuvných bran je nejjednodušší, nejodolnější a nejpohodlnější samonosná konstrukce otevírání brány. Funguje tak, že se křídlo brány pohybuje na rotujících válečcích po délce plotu. Bránu můžete otevřít a zavřít ručně nebo automaticky pomocí elektrického pohonu. Je obtížné pochopit, jak nainstalovat posuvné brány vlastníma rukama bez přípravy, ale je to možné, pokud budete dodržovat určitou technologii.

Posuvné brány šetří místo v místní oblasti a nezasahují do průchodu vysokých zařízení, protože jejich otevírání nemá horní nosník.

Podmínky pro montáž posuvných bran

Jednou z podmínek je, že podél plotu by měl být dostatek místa pro rolování. Vestavěná brána nepřekáží při otevírání brány, jelikož je namontována tak, že ústí do dvora. Nebo se instaluje vedle brány.

Odrůdy provedení v závislosti na principu fungování

Posuvné brány se dělí na kolejové nebo válečkové. Nejspolehlivější a nejoblíbenější je válečkový mechanismus. Je snadné jej sestavit sami: všechny komponenty jsou volně dostupné.

Rolovací vrata se dodávají ve dvou typech:

• monoscreen – dveřní křídlo na jediném rámu;
• synchronní brána ze dvou částí.

Co je to monoscreen

Jedná se o jeden list pohybující se jedním směrem na válečkových pojezdech.

Synchronizované dvojité brány tam, kde je potřebujete

Dvojité posuvné brány sestávající ze dvou křídel, které se otáčejí v různých směrech. Chcete-li je nainstalovat, musíte postavit dva základy a postavit trám, který bude řídit pohyb. Tato možnost se používá pro klenuté hangáry, vysoké garáže a skladové budovy.

Pro soukromé domácnosti jsou nejtypičtějším použitím jednoduchá vrata.

Příslušenství pro instalaci posuvných bran s vlastními rukama

Nosný nosník. Vodítko je hlavním prvkem, který také odkazuje na kování.

Cena závisí na jakosti oceli: čím lepší kvalita, tím vyšší cena. Tloušťka – 3,6 mm. Nemá smysl kupovat pozinkovaný nosník. Při svařování se zinek spálí a ještě ho budete muset natírat.

Záchytný držák ve tvaru U zespodu a shora konstrukce. Instaluje se na záchytnou podpěru, nazývanou také falešný sloupek. Takto je brána fixována v zavřené poloze. Falešný sloupek lze přivařit na vystavené hypotéky. Pokud tam nejsou, zajistěte je hmoždinkami. Pokud je cihla pevná, je lepší použít kotevní šrouby. V případě dutých cihel se používají plastové hmoždinky.

Horní zachycovač zabraňuje spadnutí obojku do strany a spodní snižuje mechanické zatížení nosných válečků.

Nosná konzola nebo omezovač pohybu válečku. Montuje se na horní část hlavní podpěry a dodatečně zajišťuje křídlo. Tloušťka kovu – 4 mm. Nejlepší válečky pro instalaci na držák jsou gumové, nepoškodí a nepoškrábou kovový profil. Aby bylo zajištěno volné otáčení válečku, aby se snadno otáčel, není třeba jej upínat maticí.

Podpěrný koncový váleček – připevněný na konci vedení, slouží jako zástrčka, tlumič nárazů, nosný díl. Přebírá většinu hmotnosti dveřního křídla.

Pro utěsnění profilových trubek a regálů jsou opatřeny zátkami, aby se dovnitř nedostala voda a sníh.

Materiál na šití bran. Lehká vlnitá fólie, snadno se instaluje pomocí šroubů nebo nýtů.

Pokyny krok za krokem pro správnou instalaci posuvných bran

Krok 1 Návrh

Chcete-li zjistit, jak vyrobit posuvné brány vlastníma rukama, musíte získat představu o pracovním procesu. Chcete-li to provést, určete rozměry křídla s ohledem na rozměry plánované pro vjezd automobilů. Udělají kresbu. Vezměte v úvahu mezeru mezi sloupkem brány a rozměry stroje:

• Pro nákladní dopravu je nutný otvor minimálně 3,5 m.
• pro osobní automobil – 3m.

U rohového vchodu musí být otvor zvětšen 1,5krát.

Nejpohodlnější šířka otvoru je 4,5 m, což je v každém případě dostačující.

Velikost plátna by měla být o 200 mm širší než otvor, aby byla vyloučena viditelnost území uvnitř místa.

Křídlo brány by mělo být ve výšce od země s mezerou 100 mm.

Abyste získali představu o prováděné práci, potřebujete náčrt brány.

Krok 2. Příprava

Během přípravných prací:

• připravit výkres konstrukce a základu;
• udělat náčrt;
• specifikace výroby;
• připravit komponenty;
• vyčistit místo;
• odstranit vrstvu zeminy;
• vyrovnejte místo instalace;
• označte nosnou plošinu na ose: budou vedeny značkami při stavbě konstrukce.

Krok 3: Výkop

Provádějí se výkopové práce za účelem přípravy jám a příkopů pro základ pro instalaci pilířů a vodítek. Příkop je vykopán pod úrovní mrazu půdy.

Krok 4. Založení

Jednou z hlavních podmínek pro výrobu posuvných bran je správně vybraný a postavený základ, který zahrnuje:

• Instalace polštáře z písku a drceného kamene. Tamper. Montáž bednění. Je třeba dbát na to, aby stěny byly hladké a vzájemně rovnoběžné, nedocházelo k vymačkání betonu při nadzvedávání půdy mimo sezónu.
• Montáž konstrukce z výztuže, svázané ocelovým drátem a hypotékou.
• Příprava výkopů pro uložení elektrického kabelu do potrubí pro ovládání brány.
• Upevnění kovové konstrukce z profilových trubek nebo kanálů. Použijte trubku 80x80x4 nebo 100x100x4 mm. Pokud se jedná o kanál, pak pod čísly: 20, 22, 24. Kování je svařeno pro následné upevnění rollbacků a válečkových vozíků.
• Betonování roztokem M300.

Krok 5. Instalace podpěr

Podpěrné sloupky mohou být vyrobeny z kovu nebo cihel. V případě zděných pilířů je použito ocelové jádro. Pro každou podpěru je nutné nainstalovat zapuštěné rohy 50x50x5, umístěné na rollback straně.

Krok 6. Vratová křídla – výroba, montáž

Montáž konstrukce probíhá na volném místě podle rozměrů na výkrese. Správně proveďte montáž na příčných nohách, které jsou po práci odříznuty.

1. Nosný rám svařte z profilu 60 o rozměrech 80x40x2. Na spodní straně rámu je připevněn pomocný rám pro instalaci plátna: pro něj je odebrána trubka 20 o rozměrech 40x20x2 mm.
2. Pro vedení pohybu je kolejnice upnuta pro svařování. Správně – svarový šev by neměl být souvislý: v tomto případě je obtížné vrátit se zpět narušením geometrie kovu.
3. Švy jsou vyčištěny a vyleštěny a kov je připraven. Naneste základní nátěr. Vymalováno.
4. Rám brány je opláštěn kovovým profilem.

Krok 7. Instalace pásků

Pás (také nazývaný gander), umístěný nad základem, je potřebný pro instalaci horních válečků. Slouží jako držák pro jejich umístění. Gander je vyrovnán a přivařen ke kovovým podložkám, které jsou zabudovány do sloupku brány.

Druhý kryt chrání konstrukci před deštěm a sněhem. Instalace se provádí svařováním.

Krok 8. Výběr příslušenství

Kování ovlivňuje správnou instalaci posuvných bran.

Průvodce. Ovlivňuje hladký posuv brány.

Valivá ložiska s ložisky. Pro volný pohyb a pro zajištění rovnoměrného zapadnutí válečků do lapače ponechte mezeru 2 mm. Montáž se upravuje maticemi nebo destičkou. Před zasunutím válečků do armatur se nainstalují nastavovací desky.

Horní nosné válečky se instalují po vyrovnání brány.

Zadní vozík s válečky je namontován blíže k okraji stopky, to je správné.

Horní deska. Ovládá pohyb rámu.

Vroubkovací váleček ve vodítku. Poskytuje hladký pohyb a navíjení na upevňovací prvek.

Upevňovací prvky ve spodní a horní části konstrukce. Neumožňují pohyb rohů brány při zavření a udržují dveře nehybné proti větru.

Gumové nebo plastové zátky pro ochranu před nečistotami a sněhem z konců profilu.

Krok 9. Instalace automatizace.

Pro připojení automatického ovládání budete potřebovat:

• elektrický pohon;
• napájecí panel;
• dálkové ovládání;
• nosič.

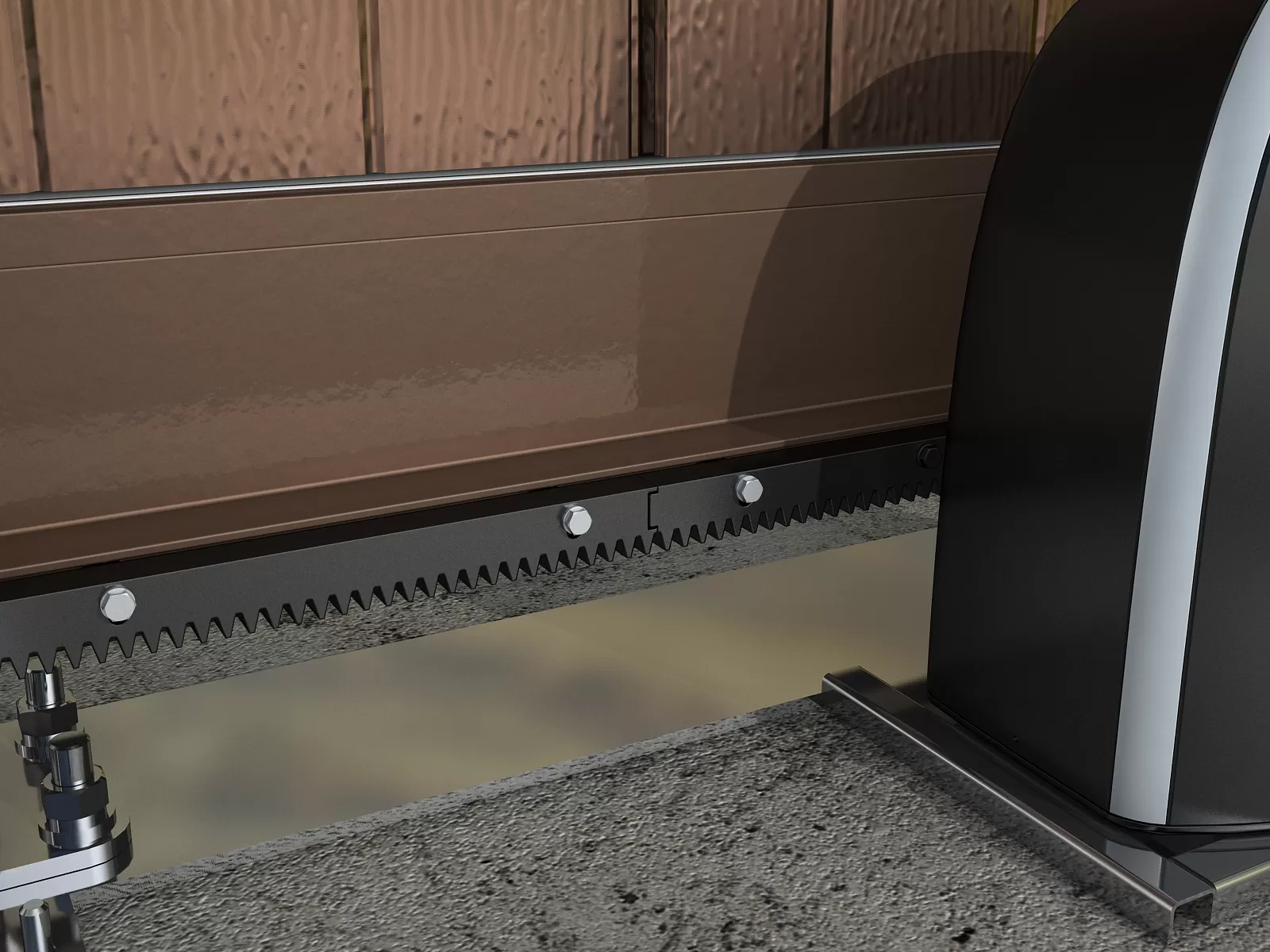

Ozubená tyč je instalována na rámu a zajištěna šroubovým spojem. Kolejnice není připevněna k vodicí liště, aby se zabránilo deformaci. Hřeben je v záběru s ozubeným kolem namontovaným na hřídeli elektromotoru.

Je správné, pokud je elektrický pohon namontován na hypotéku. Zapojení je provedeno podle schématu.

Pro zvýšení kontroly nad průchodem a pohybem osob je k dispozici skener, který detekuje přepravu. Sada skeneru obsahuje fotobuňky instalované proti sobě na protilehlých křídlech brány.

Pokud potřebujete získat přesný výpočet posuvných bran z T-profilu, zanechte požadavek na našich webových stránkách. Poradíme vám se všemi otázkami zájmu.

Posuvné brány jsou moderní, snadno ovladatelné konstrukce, které jsou vhodné i do malých prostor. Při otevření se křídlo pohybuje podél plotu, aniž by zabíralo místo v blízkosti domu nebo u vchodu do něj. Takové systémy si můžete sami sestavit a nainstalovat, což ušetří peníze například za nákup automatizace. Pro nejpraktičtější majitele jsme připravili pokyny krok za krokem pro instalaci posuvných bran vlastníma rukama.

První krok. Určení požadované šířky otvoru a také velikosti zpětného chodu křídla brány

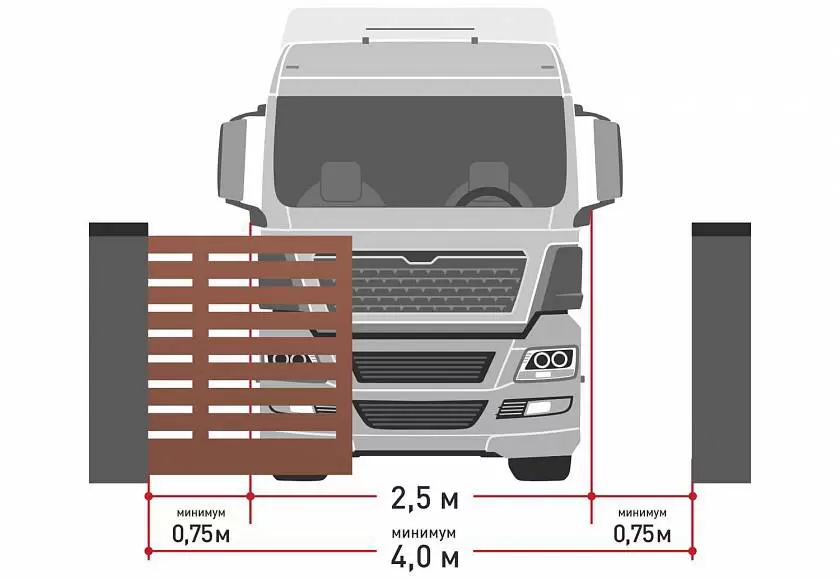

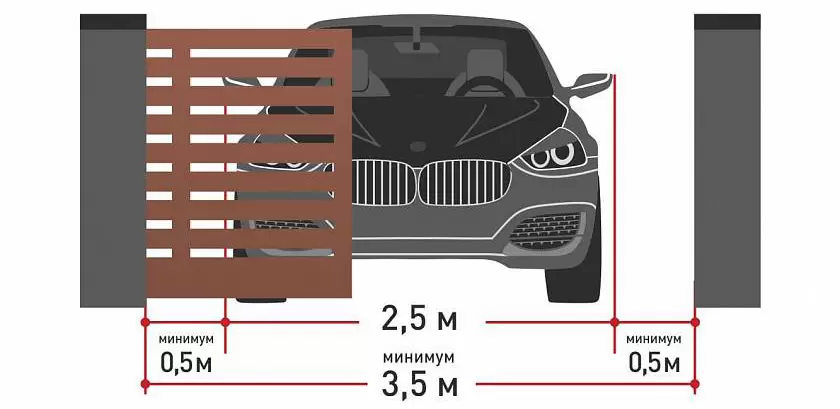

Aby auto vjíždělo na místo a vyjíždělo bez rizika náhodného poškrábání, musíte správně vypočítat požadovanou šířku otvoru, která závisí na rozměrech vozu. Takže u osobního auta by šířka otvoru měla být minimálně 3,5 m, pro náklad – přes 4 m.

Dále určíme míru navrácení křídla. Jinými slovy, spočítáme, kolik volného prostoru je potřeba podél plotu, aby se brána mohla volně otevírat. Chcete-li to provést, přidejte k šířce otvoru 1,8 – 2 m. To znamená, že například při šířce otvoru 3,5 m by měla být položena šířka návinu minimálně 5,3 m.

Druhý krok. Příprava základů a elektroinstalace

Dalším krokem je nalití základu a položení elektrického kabelu pro automatické ovládání brány. Tato fáze je velmi důležitá, protože životnost konstrukcí do značné míry závisí na tom, jak kompetentně byl pro ně vytvořen základ.

Již jsme mluvili o pravidlech pro samostatnou přípravu základů pro posuvné brány. Ve stejném článku byly také popsány hlavní fáze elektrického zapojení pro provoz pohonu.

Profesionální příprava základů

Každá chyba při přípravě základu může vést k rozbití vaší brány. Chcete-li ušetřit čas a peníze, důvěřujte profesionálům.

Třetí krok. Nákup komponentů a montáž posuvných bran

Vysoce kvalitní komponenty jsou klíčem k odolnosti brány. K sestavení konstrukcí posuvných bran budete potřebovat:

• vodicí lišta nebo kanál,
• válečková ložiska,
• vydržet,
• zástrčka,
• opěrný válec,
• spodní a horní lapače,
• horní držák,
• přidržovací váleček,
• důraz.

Samostatné vyzvednutí všech uvedených detailů je samozřejmě velmi zdlouhavé a pracné. Proto je jednodušší objednat si hotovou montážní sadu brány od důvěryhodného výrobce.

Například produktová řada ALUTECH obsahuje speciální balíček SGN. Výrobce nabízí několik variant komponentů: s pneumatikou 94 mm (pro brány do hmotnosti 700 kg) a 70 mm (pro brány do hmotnosti 450 kg). Maximální šířka brány, kterou můžete pomocí těchto dílů sestavit, je přitom 6 m. Pro většinu soukromých a dokonce i průmyslových objektů to stačí.

Plánujete montáž posuvných bran?
Udělejte si krátký test a zjistěte, jak to udělat rychle a co nejvýhodněji.
Udělej test

Vyplatí se začít s montáží brány z rámu. Jeho základem mohou být kovové trubky dvou velikostí (větší – pro nosný rám a menší – pro vnitřní výplň ve formě výztuh), které bude potřeba svařit.

• Pro rám lehkých bran o hmotnosti do 300 kg (otvor do 4 m) se používají trubky z oceli 60x30x2 nebo 50x25x2, pro vnitřní vyztužení (“vzpěry”) – trubky 20x20x2.
• Rám středních vrat do hmotnosti 500 kg (otvor do 5 m) může být vyroben z ocelových trubek 60x30x2 nebo 60x40x2 s vnitřní výztuží z trubek 20x20x2.
• Pro těžké posuvné brány do hmotnosti 800 kg (otevření až 6 m) je lepší zvolit ocelové trubky 80x40x2 nebo 60x40x2 s “vzpěrami” z profilové trubky 20x20x2 nebo 40x20x2.

Rozměr a je nutný pro úplné skrytí lapačů za otevíracím sloupkem.

Rozměr b pro úplné skrytí křídla brány za otevíracím sloupkem v otevřeném stavu.

Rozměry 50 mm a 44 mm jsou minimální rozměry od otevíracího sloupku k rovině křídla brány.

Hodnoty technologických odsazení pro různé řady jsou uvedeny v tabulce

Série

Technologická odrážka, mm

Volba podpěry válečku v závislosti na hmotnosti křídla

Série

Maximální hmotnost křídla brány, kg

podpora s polymerovým válečkem

podpěra s ocelovým válečkem

Dalším krokem je instalace vodicích nosníků, po kterých se bude křídlo pohybovat při otevírání a zavírání, a dvou válečků. Vzhledem k tomu, že tyto prvky tvoří celou váhu brány, musí být upevněny velmi pevně. Optimálně – použijte speciální stojany. To vám umožní nastavit křídlo během provozu pouhým utažením šroubů. Kromě toho je nutné umístit válečky nikoli do otvoru brány, ale daleko od něj, aby nebránily pohybu.

Důležité: všechny úhlopříčky křídel by se od sebe neměly lišit o více než 5 mm. Trubka v rámu je umístěna “v rovině”, to znamená s širokou stranou rovnoběžnou se zemí. Protože vertikální hmotnostní zatížení přebírá vodicí nosník, přivařený zespodu k rámu dveří. Samotný rám posuvné brány musí také odolat zatížení větrem, to znamená, že musí mít nejen vertikální, ale i horizontální tuhost.

Konečnou fází montáže a instalace posuvných bran je instalace spodního lapače (“pasti”), který nedovolí bráně narazit do podpěr. Tento prvek je po vyrovnání a opláštění brány svařen nebo upevněn šrouby. Navíc jej montují tak, že při vstupu křídla se křídlo zvedne o několik milimetrů, což odlehčí nosné kladky posuvné brány.

Populární řešení na klíč

Sada na bázi pozinkované kolejnice

Šířka otvoru: až 4,2 m

Hmotnost brány: do 300 kg

Vodicí lišta: 6 m ), konzola (2 ks), nosná kladka (1 ks).

Sada na negalvanizované kolejnici

Šířka otvoru: až 4,2 m

Hmotnost brány: do 300 kg

Vodicí lišta: 6 m ), konzola (2 ks), nosná kladka (1 ks).

Sada na bázi pozinkované kolejnice

Šířka otvoru: až 4,2 m

Hmotnost brány: do 500 kg

Vodicí lišta: 6 m ), nosná kladka (2 ks).

Sada na negalvanizované kolejnici

Šířka otvoru: až 4,2 m

Hmotnost brány: do 500 kg

Vodicí lišta: 6 m ), konzola (2 ks), nosná kladka (1 ks).

Čtvrtý krok. Instalace a připojení automatizace

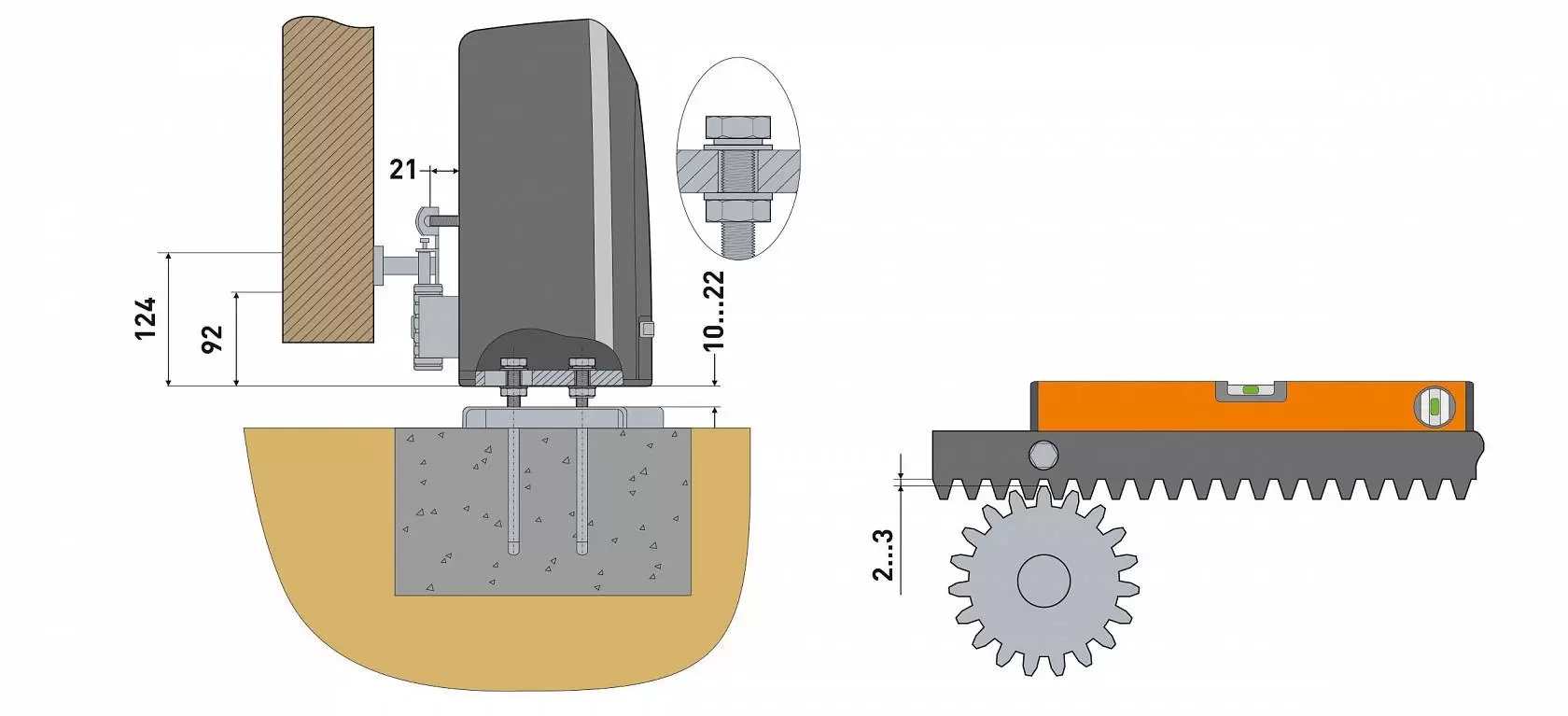

Pokud již byl elektrikář hotový, instalace pohonu posuvné brány nebude obtížným úkolem. Montáž lze provést bez svařování pomocí speciálního C-profilu, který je nutné upevnit samořeznými šrouby ve spodní části brány. Poté se do drážek vloží nálitky. Je třeba je přesunout na své místo a utáhnout šrouby. V tomto případě je důležité správně ukotvit obě kolejnice k sobě. Pouze za předpokladu, že všechny zuby dokonale lícují, nebude během provozu brány docházet k cvakání a klepání.

Pro správnou instalaci pohonu, fotobuněk a signální lampy postupujte podle pokynů výrobce.

Schéma zapojení pohonu posuvné brány

Po absolvování všech popsaných kroků budete moci samostatně namontovat na své místo moderní spolehlivé posuvné brány, které se otevřou stisknutím tlačítka na dálkovém ovladači.

Mimochodem, na pomoc těm, kteří se rozhodnou sestavit a nainstalovat posuvné brány vlastníma rukama, připravil ALUTECH školicí video.
