Požadavky požární bezpečnosti na systémy vytápění, ventilace a klimatizace – Připojení centrálních komunikací v Moskvě a Moskevské oblasti

Vzduchovody obecných větracích systémů, ohřev vzduchu, klimatizace a místní odsávání nehořlavých látek (dále budeme nazývat větrání) organizovat ochranu proti pronikání zplodin hoření nebo kouře z jedné místnosti do druhé při požáru, je nutné použít následující prvky:

  • protipožární armatury umístěné v podlahových prefabrikovaných vzduchovodech, umístěných na křižovatce vertikálního kolektoru a odboček vybíhajících z veřejnosti, s výjimkou zdravotnických a preventivních, administrativních a průmyslových prostor kategorie G;
  • vzduchové ventily umístěné v prefabrikovaných vzduchovodech patro po patře, umístěných v průsečíku vertikálního nebo horizontálního kolektoru a odboček vedoucích z obytných, veřejných, administrativních a domácností, s výjimkou koupelen, umýváren, sprch, van, provozoven a průmyslových prostory s kategorií G. Není dovoleno používat vertikální kolektory v léčebných a preventivních budovách. Každý horizontální kolektor musí být kombinován s maximálně pěti podlahovými vzduchovými kanály (4.109 SNiP 2.04. 05-91) z po sobě jdoucích podlaží.

Je zde možnost kombinace vzduchovodů pro celkové odsávání veřejných, bytových a administrativních prostor s teplým podkrovím. U lékařských a preventivních budov je taková kombinace zakázána (4.109 SNiP 2.04. 05-91).

Vzduchovody všeobecného větrání, ohřevu vzduchu, klimatizační systémy kategorie A, B nebo C a místní odstraňování hořlavých látek a výbušných směsí k zajištění ochrany proti pronikání zplodin hoření nebo kouře z jedné místnosti do druhé při požáru musí používat následující prvky:

  • protipožární ventily s ochranou proti výbuchu (neplatí pro prostory kategorie B), umístěné v místech, kde jsou sdruženy vzduchovody a strop nebo požární oplocení. Při instalaci klapek pod strop, do zábrany, v blízkosti zábrany na kterékoli straně nebo mimo ni je nutné zajistit mez požární odolnosti na úseku vzduchovodu od plotu k ventilu, která se rovná mezní požární odolnosti z plotu;
  • protipožární klapky s ochranou proti výbuchu umístěné na každém tranzitním sběrném vzduchovém potrubí, umístěné ne dále než 1 m od odbočky nejblíže ventilátoru, který obsluhuje skupinu objektů, s výjimkou skladových prostor, jejichž celková plocha činí maximálně 300 m 2 na stejném podlaží s východy do společné chodby;
  • zpětné ventily odolné proti výbuchu umístěné na samostatných vzduchových kanálech pro každou místnost, umístěné v místech, kde se kombinují s prefabrikovaným vzduchovým potrubím nebo rozdělovačem, které se ve většině případů nachází v místnosti pro ventilační zařízení (4.109 SNiP 2.04. 05-91 ). Pro místnosti s kategorií B jsou instalovány stejné ventily obvyklého typu.

V případech, kdy není možné instalovat ventily nebo vzduchové ventily, není povoleno konsolidace vzduchových kanálů přicházejících z různých místností do jednoho systému a pro každou místnost je nutné uspořádat samostatné systémy bez ventilů nebo vzduchových ventilů (4.109 SNiP 2.04. 05-91).

Pro ochranu ventilátorů klasického typu před průnikem výbušného vzduchového prostředí: pro napájecí systémy na vzduchovodech, které obsluhují prostory kategorie A a B, v administrativních, odpočinkových a vytápěcích místnostech umístěných v areálu těchto prostor, je nutné instalovat zpětné ventily odolné proti výbuchu v místech kombinující vzduchové kanály s ploty místností pro ventilační zařízení (4.75 SNiP 2.04. 05-91).

V požárních stěnách a příčkách, které oddělují veřejné, domácí, administrativní nebo průmyslové prostory kategorie G a D od chodeb, je povoleno vybavit otvory pro přenos vzduchu, pokud jsou otvory chráněny protipožárními ventily. (4.110, „Změna č. 1“ SNiP 2.04. 05-91).

Přečtěte si více
Jak si vyzdobit dvůr soukromého domu vlastníma rukama: 10 nejlepších nápadů na fotografiích

Požární klapky, které jsou instalovány v otvorech a kanálech, které protínají podlahy a požární bariéry, musí mít následující hodnoty požární odolnosti:

  • 1 hodina, pokud je jmenovitá mez požární odolnosti stropu nebo plotu delší než 1 hodina;
  • 0,5 hodiny, pokud je jmenovitá mez požární odolnosti stropu nebo plotu 0,75 hodiny;
  • 0,25 hodiny, pokud je jmenovitá mez požární odolnosti stropu nebo plotu 0,25 hodiny.

Pro ostatní situace musí protipožární ventily splňovat limit požární odolnosti vzduchovodu, pro který jsou určeny, ale ne méně než 0,25 hodiny (4.123 SNiP 2.04. 05-91).

Vzduchovody musí sestávat z nehořlavých materiálů, s výjimkou azbestocementu:

  • pro systémy místního odsávání výbušných a požárně nebezpečných směsí, havarijní systémy a systémy, které po celé délce přepravují vzduch o teplotách nad 80 °C;
  • pro tranzitní sekce nebo kolektory všeobecného větrání, klimatizace a vytápění vzduchu obytných, administrativních, veřejných, obytných a průmyslových budov;
  • pro provádění v prostorách pro ventilační zařízení, v technických podlažích, podkrovích a sklepech (4.113 SNiP 2.04. 05-91).

Vzduchovody z málo hořlavých materiálů je povoleno používat v jednopatrových budovách pro obytné, veřejné, administrativní, občanské a průmyslové prostory kategorie D, s výjimkou místních odsávacích systémů výbušných a požárně nebezpečných směsí, nouzového větrání systémy, systémy přepravující vzduch o teplotě vyšší 80 °C po celé své délce a místnosti s velkým počtem lidí (4.114 SNiP 2.04. 05-91).

V obsluhovaných prostorách je povoleno použití vzduchovodů z hořlavých materiálů, s výjimkou vzduchovodů uvedených v článku 6.7 Příručky.

Pružné vložky a ohyby z hořlavých materiálů ve vzduchovodech systémů, které obsluhují a procházejí prostory kategorie D, je povoleno používat, pokud jejich délka není větší než 10 % délky vzduchovodů z málo hořlavých materiálů a ne více než 5 % u vzduchovodů z hořlavých materiálů. Flexibilní vložky pro ventilátory, s výjimkou systémů uvedených v bodě 6.7. Je přípustné vyrábět pomůcky z hořlavých materiálů (4.115 SNiP 2.04. 05-91).

Ohnivzdorné stavební konstrukce s mezí požární odolnosti, která je stejná nebo vyšší, než je požadována pro vzduchotechnická potrubí, je povoleno používat pro dopravu vzduchu bez obsahu snadno kondenzovatelných par za předpokladu, že konstrukce jsou utěsněny, vnitřní povrchy jsou hladké (injektáže, lepením atd.) a vzduchové kanály lze vyčistit (4.111 SNiP 2.04-05).

Je povoleno instalovat ventilační a kouřové kanály v požárních stěnách tak, aby v jejich umístění byla mez požární odolnosti požární stěny na každé straně potrubí nejméně 2.5 hodiny (3.9 SNiP 2.01.02-85). .

Požární zóny, stěny, požární stropy patřící do typu I, s jmenovitou mezí požární odolnosti 2,5 hodiny, by neměly být překračovány šachtami, kanály a potrubími určenými pro pohyb hořlavých plynů a prachovzdušných směsí, hořlavých kapalin, látek a materiály (bod 3.19 SNiP 2.01.02-85*).

Tranzitní prostory vzduchovodů, které obsluhují prostory kategorií A a B, a místní odsávání výbušných směsí, musí být husté – třída II (4.117 SNiP 2.04. 05-91).

Tranzitní vzduchovody a kolektory po křížení se stropy nebo požárním oplocení obsluhovaných nebo jiných prostor v celém úseku až do prostor určených pro vzduchotechnické zařízení musí mít mez požární odolnosti minimálně takovou, jaká je uvedena v tabulce 2 Příloha k výnosu Státního stavebního výboru Ruské federace ze dne 21. ledna 1994 č. 18 -3.

Přečtěte si více
Při jaké teplotě mám zapnout klimatizaci?

Pro prostory veřejných, administrativních a bytových budov, pro prostory kategorie B, D a D, s výjimkou skladů kategorie B, jsou povoleny průchozí vzduchovody z nehořlavých materiálů s nenormovaným limitem požární odolnosti, které jsou vybaveny protipožárními ventily, když vzduchové kanály procházejí podlahou s regulovaným limitem požární odolnosti 0,25 hodiny a více, nebo každý požárně odolný oplocení s limitem jmenovité požární odolnosti 0,75 hodiny a více (4.119 SNiP 2.04. 05-91).

Tranzitní vzduchové kanály a rozdělovače systémů pro jakýkoli účel musí být vyrobeny z:

  • pomalu hořlavé a hořlavé materiály, pokud je každý vzduchový kanál instalován v samostatné šachtě, plášti nebo manžetě z nehořlavých materiálů s limitem požární odolnosti 0,5 hodiny;
  • nehořlavé materiály s mezí požární odolnosti pod normou, ne však nižší než 0,5 hodiny, pro vzduchovody a rozdělovače pro místnosti kategorie A, B a C, pokud jsou vzduchovody a rozdělovače instalovány ve společných šachtách a jiných skříních zhotovených z nehořlavých materiálů s mezí požární odolnosti 0,5 h (4.120 SNiP 2.04. 05-91).

Průchodové vzduchovody pro systémy vzduchových uzávěrů v blízkosti místností kategorií A a B musí mít limit požární odolnosti 0,5 hodiny (4.122 SNiP 2.04. 05-91).

Tranzitní vzduchovody pro místní sací systémy pro výbušné směsi musí mít limit požární odolnosti 0,5 hodiny (4.122 SNiP 2.04. 05-91).

Průchodové vzduchové kanály by neměly procházet schodišti, s výjimkou vzduchových kanálů pro přívod kouře a přes kryty (4.125 SNiP 2.04. 05-91).

Vzduchovody pro místnosti kategorií A, B a systémy místního odsávání výbušných směsí by neměly být instalovány ve sklepech a podzemních potrubích (4.126 SNiP 2.04. 05-91).

Tranzitní vzduchovody by neměly být vedeny přes prostory trafostanic, baterií a jiných elektrických prostorů nebo přes prostory ovládacích panelů.

Tlakové oblasti místních sacích systémů pro výbušné směsi by neměly být vedeny přes jiné prostory. Je povoleno pokládat takové svařované vzduchové kanály třídy II bez odpojitelných spojů (4.129 SNiP 2.04. 05-91).

Místa, kde průchody tranzitního vzduchu procházejí stěnami, přepážkami a stropy, včetně pouzder a šachet, musí být utěsněna nehořlavými materiály, aby byl zajištěn jmenovitý limit požární odolnosti pro překračované ploty (4.127 SNiP 2.04. 05-91).

Vzduchovody, kterými se přepravují výbušné směsi, mohou procházet potrubím s chladivem, jehož teplota je nejméně o 20 % nižší, než je teplota potřebná pro samovznícení plynů, par, prachu a aerosolů obsažených v přepravované směsi (4.128 SNiP 2.04. 05 -91).

Uvnitř vzduchovodů a 50 mm od jejich vnějších stěn není dovoleno umisťovat plynovody a potrubí s hořlavými látkami, elektrické rozvody, kabely a kanalizační potrubí; Je zakázáno, aby se vzduchové kanály křížily s takovými komunikacemi (4.130 SNiP 2.04. 05-91).

Vzduchovody obecných výměnných výfukových systémů a místních sacích systémů, směs lehčí než vzduch s hořlavými plyny, musí být instalována se stoupáním nejméně 0,005 ve směru pohybu směsi vzduchu a plynu (4.131 SNiP 2.04. 05- 91).

Vzduchovody, které umožňují srážení nebo kondenzaci vlhkosti nebo jiných kapalin, musí být položeny se sklonem nejméně 0,005 ve směru pohybu vzduchu a podrobeny odvodnění (4.132 SNiP 2.04. 05-91).

Přečtěte si více
Cereálie - Ruwiki: Internetová encyklopedie

NAPÁJENÍ A AUTOMATIZACE

Elektrické napájení systémů nouzové ventilace a kouřové ochrany, s výjimkou systémů pro odvod kouře a plynů po požáru, musí být klasifikováno jako kategorie I. Pokud vzhledem k místním podmínkám není možné zajistit napájení elektrických přijímačů kategorie I ze dvou nezávislých zdrojů, lze je napájet z jednoho zdroje různých transformátorů dvoutransformátorové rozvodny nebo ze dvou blízko umístěných jednotransformátorových rozvodny. Tyto rozvodny musí být napojeny na různá napájecí vedení, která vedou po různých trasách, a musí být vybaveny automatickými přenosovými zařízeními, ve většině případů na straně nízkého napětí (9.1 SNiP 2.04. 05-91).

V budovách a prostorách, které jsou vybaveny systémy ochrany proti kouři, je nutné nainstalovat automatický požární alarm (9.2 SNiP 2.04. 05-91).

U budov a prostor, které jsou vybaveny automatickými hasicími zařízeními nebo automatickými požárními hlásiči, musí být zajištěno blokování elektrických přijímačů, s výjimkou elektrických přijímačů zařízení připojených k jednofázové osvětlovací síti, ventilačních, klimatizačních a vzduchotechnických systémů a systémy ochrany proti kouři s těmito zařízeními pro automatické:

  • odstavení ventilačních systémů v případě požáru, s výjimkou systémů přívodu vzduchu do vzduchových uzávěrů v místnostech kategorie A a B;
  • zapnutí systémů v případě požáru, s výjimkou systémů pro odvod plynů a kouře po požáru, nouzová ochrana proti kouři;
  • otevření kouřových ventilů v místnosti nebo kouřové zóně, kde došlo k požáru, nebo na chodbě v patře, kde došlo k požáru, a uzavření protipožárních ventilů (9.3 SNiP 2.04. 05-91).

Potřeba částečného nebo úplného odstavení ventilačních systémů je stanovena podle technologických požadavků.

Pro prostory, které jsou vybaveny výhradně ručním poplachovým systémem, musí být zajištěno dálkové odstavení ventilačních systémů, které obsluhují tyto prostory, a aktivace systémů ochrany proti kouři (9.3 SNiP 2.04. 05-91).

V souladu s provedenými experimenty bylo zjištěno, že přísun čerstvého vzduchu do zón naproti místům, kde došlo k požáru, výrazně chrání tyto zóny před pronikáním kouře a vytváří normální podmínky pro evakuaci osob z objektu.

Kouřové a protipožární ventily, přepážkové klapky a další otevírací části šachet, luceren a oken, které jsou určeny nebo používané k ochraně proti kouři, musí být vybaveny automatickým, dálkovým a ručním (v jejich umístění) ovládáním (9.3 SNiP 2.04. 05-91 ).

Volné uložení polodrážky uzavřeného ventilu je určeno průtokem vzduchu, který uniká uzavřeným ventilem, kg/s; musí se rovnat údajům výrobce, ale nesmí překročit standardní hodnotu:

А – průtoková plocha ventilu v m2;

DР – tlakový rozdíl, Pa, na obou stranách ventilu (bod 5.46SNiP 2.04. 05-91).

Prostory vybavené automatickým hasicím zařízením nebo automatickým požárním poplachovým systémem by měly být vybaveny vzdálenými zařízeními, která jsou umístěna mimo obsluhované prostory a zajišťují, aby byly systémy vypnuty/zapnuty a ventily byly otevřeny/zavřeny.

Pokud je nutné současně vypnout všechny ventilační systémy v místnostech kategorie A a B, musí být vzdálené zařízení umístěno mimo budovu.

U prostor s kategorií B je vhodné zajistit dálkové odstavení ventilačních systémů pro jednotlivé zóny o ploše minimálně 2500 m2 (9.4 SNiP 2.04. 05-91).

Přečtěte si více
Jaké jsou zdravotní přínosy králičího masa? z Roskachestvo

Uzemnění nebo uzemnění se provádí v souladu s požadavky PUE:

  • skříně elektrických strojů, transformátorů, pohonů elektrických zařízení a dalších zařízení a konstrukcí, které jsou uvedeny v bodě 1.7.46 PUE, bez ohledu na místo nebo prostory jejich instalace;
  • kovová potrubí a vzduchovody pro topné a ventilační systémy objektů kategorie A a B a místní odsávací systémy, které eliminují výbušné směsi.

Alarmy provozu zařízení (s indikátory „On“, „Alarm“) musí být vybaveny místními odsávacími systémy, které odstraňují výbušné směsi, a místními odsávacími systémy, které odstraňují nevýbušné látky vzduchem z místností kategorie A a B, obecných odsávacích větracích prostor s kategoriemi A a B, odsávací ventilace skladových prostor s kategoriemi A a B, v případě, že ve skladových prostorách může odchylka od normy kontrolovaných parametrů vést k nehodě (9.9 SNiP 2.04. 05-91).

Automatické blokování by mělo být zajištěno pro:

  • uzavírací ventily na vzduchovodech pro prostory vybavené plynovým hasicím zařízením během odstávky ventilátorů ventilačních systémů těchto prostor;
  • zapnutí záložního zařízení, pokud selže hlavní;
  • zapnutí nouzových ventilačních systémů, když vzduch v pracovní oblasti místnosti obsahuje koncentraci hořlavých látek, která přesahuje 10% NCPRP pro směsi páry, plynu, prachu a vzduchu (9.13 SNiP 2.04. 05-91).

Automatické blokování ventilátorů, pokud nejsou záložní, horoskopové systémy a celková ventilace, které jsou uvedeny v odstavcích. 2.5 a 3.10 příručky, musí zastavit provoz procesního zařízení, pokud selže ventilátor, a pokud takové zastavení není možné, zapnout alarm (9.14 Změna 1 SNiP 2.04. 05-91).

Příčné dveře nebo žaluzie ve výšce 2,2 nebo výše od podlahy nebo pracovního prostoru, umístěné ve světelných otvorech veřejných a průmyslových budov, musí být vybaveny dálkovým a ručním zařízením pro otevírání a musí být umístěny v pracovním nebo servisním prostoru ​místnost, sloužící k odvodu kouře během v případě požáru – venku (10.2, 9.3).

SP 118.133330-2012 Veřejné budovy a stavby

8.2* IWP zabudované do budov, kterým slouží, by měly být navrženy s ohledem na SP 124.13330 Tepelné sítě. Je přípustné kombinovat IWP s prostory ventilačních a klimatizačních jednotek. IWP by měl být umístěn v blízkosti vnější stěny s východem z místnosti přímo ven nebo s východem ven podél chodby ne dále než 12 m.

Tato klauzule umožňuje obejít požadavek na umístění druhého východu ven (pokud je délka IWP větší než 12 m) za předpokladu, že východ ven (ke schodišti) je menší než 12 m.

  • omítání přízemní části cihlových zdí; spárování zasypané části betonových stěn cementovou maltou;
  • spojování panelových stěn;
  • bílení stropů;
  • betonové nebo dlážděné podlahy.

Část 2. Srovnání ITP a CTP

Kromě jednotlivých topných jednotek (IHU) existují jednotky centrálního vytápění (CHU), které zásobují teplem více budov nebo objektů najednou.
Ústřední výtopna je tradičně umístěna v samostatné budově, ale někdy je umístěna v podzemní části budovy.

Centrální teplárny se používají, pokud je na pozemku více budov nebo je v důsledku sanace území několik budov, které nebyly zbourány, napájeno energií z nově postavené budovy.
V takových situacích musíte být obzvláště opatrní, protože architektonické požadavky na umístění vestavěných IWP a CWP se výrazně liší:

Přečtěte si více
Ampiony plněné mletým masem v troubě - recept s fotografií
Parametr ATD TsTP
Světlá výška místnosti (ke spodní části všech konstrukčních prvků) Ne méně než 2,2 metru Ne méně než 3,6 metru
Hledání personálu Není poskytnuto Velké stanice ústředního vytápění mohou poskytnout prostor pro pobyt stálých zaměstnanců.
Ve stanici ústředního vytápění se stálým obslužným personálem by proto měla být k dispozici toaleta s umyvadlem, šatní skříň pro uložení oblečení a místo k jídlu.
Další oblasti Není vyžadováno Je nutné zajistit další prostor pro opravu zařízení.

Část 3. Umístění a rozměry IWP

Pro správné umístění IWP v budově je nutné vědět, kde se nachází městské tepelné sítě, a tedy z jaké strany budou topné trubky vstupovat.
Naštěstí je umístění IWP obvykle uvedeno v technických specifikacích.

Rýže. Výňatek z podmínek připojení, šedý obdélník ukazuje oblast umístění IWP

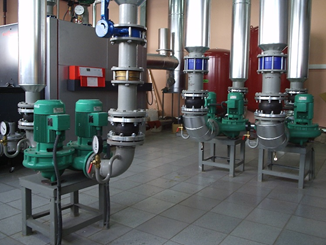

IWP je poměrně složitý systém, jehož klíčovými prvky jsou četné výměníky tepla, čerpadla pro vytápění, okruhy zásobování teplem a teplou vodou (a další systémy, pokud jsou k dispozici), jakož i různé armatury.
Stejně jako u mnoha jiných systémů samotné zařízení nezabere mnoho místa ve srovnání s potrubím kolem něj. Pro předběžné posouzení lze vzít následující rozměry prostor:

Zastavěná plocha, m2. Plocha ITP, m2.
na 5 000 40-50
5 000 – 10 000 50-60
10 000 – 20 000 60-65
20 000 – 30 000 65-75
30 000 – 50 000 75-100
50 000 – 70 000 100-150
70 000 – 100 000 150-200
100 000 – 150 000 200-250

Rozměry jsou uvedeny pro pohodlné pokoje obdélníkového nebo čtvercového tvaru. Složitější a nepraktické tvary místností mohou vyžadovat větší plochu.
U výškových budov se plocha zvětší o 30 %, protože kvůli zvýšenému počtu zón, do kterých jsou systémy vytápění, zásobování vodou atd. rozděleny, je nutné zajistit další výměníky tepla a čerpací skupiny.

V příštím čísle se podíváme na téma ochrany proti hluku šířenému konstrukcí ze strojírenských zařízení: betonové základy, plovoucí podlahy a základy s izolací proti vibracím
