Objem expanzní nádrže pro foto ohřevu vody.
Výpočet expanzní nádrže pro uzavřený topný systém je nezbytný pro zajištění bezpečnosti, spolehlivosti a účinnosti jeho provozu. Nesprávný výpočet může vést ke zvýšenému tlaku a v důsledku toho k poškození zařízení a nehodě.
Kalkulačka vypočítá expanzní nádrž online na základě parametrů, jako je objem systému, objem a typ chladicí kapaliny, a také maximální a počáteční tlak v nádrži. K tomu je třeba vybrat metodu výpočtu (objemově nebo podle kapacity systému) a zadat hodnoty do příslušných polí. Pro tuto metodu “mocností” Bylo zohledněno obecně uznávané pravidlo, podle kterého 1 kW odpovídá 15 litrům kapaliny.
Požadované údaje pro výpočet expanzní nádrže:
- Objem kapaliny v systému (l) — je množství chladicí kapaliny, která se nachází v potrubí, radiátorech a dalších prvcích topného systému. Tento parametr je důležitý pro určení objemu expanzní nádrže, protože ovlivňuje množství kapaliny, která se může při zahřátí rozpínat.
- Výkon topného systému (kW) — je množství energie, které může topný systém přenést do místnosti za jednotku času.
- Typ chladicí kapaliny a teplota (°C) — volba chladiva závisí na typu topného systému a jeho vlastnostech. Například voda je nejběžnějším chladivem díky své dostupnosti a bezpečnosti. Teplota chladiva je také důležitá pro výpočet objemu expanzní nádrže, protože ovlivňuje koeficient tepelné roztažnosti.
- Koeficient tepelné roztažnosti — je hodnota, která ukazuje, o kolik se zvětší objem kapaliny při zahřátí. Pro vodu je tento koeficient 0,0434, když teplota stoupne na 100 stupňů Celsia.
- Počáteční tlak (bar) — toto je počáteční tlak v expanzní nádrži, který se vytvoří při naplnění systému chladicí kapalinou. Měl by být dostatečně vysoký, aby se zabránilo kavitaci čerpadla a zajistil se normální provoz systému.
- Maximální tlak (bar) — toto je maximální tlak, který topný systém vydrží bez poškození. Záleží na konstrukci systému a použitých materiálech.
Na základě zadaných údajů kalkulačka vypočítá expanzní nádrž pro vytápění. Výsledkem výpočtu je minimální povolený objem nádrže v litrech.
Tabulka 1. Součinitel roztažnosti vody.
| ° C | Expanzní faktor | ° C | Expanzní faktor |
| 0.00013 | 65 | 0.0198 | |
| 10 | 0.00027 | 70 | 0.0227 |
| 20 | 0.00177 | 75 | 0.0258 |
| 30 | 0.00435 | 80 | 0.029 |
| 40 | 0.00782 | 85 | 0.0324 |
| 50 | 0.0121 | 90 | 0.0359 |
| 55 | 0.0145 | 95 | 0.0396 |
| 60 | 0.0171 | 100 | 0.0434 |
Tabulka 2. Koeficient roztažnosti směsi vody a glykolu v %.
| ° C | 40% glykol | 50% glykol | 70% glykol |
| 0.0128 | 0.016 | 0.0224 | |
| 10 | 0.013 | 0.0162 | 0.0226 |
| 20 | 0.0144 | 0.0176 | 0.024 |
| 30 | 0.017 | 0.0202 | 0.0266 |
| 40 | 0.0205 | 0.0237 | 0.0301 |
| 50 | 0.0247 | 0.0279 | 0.0343 |
| 60 | 0.0294 | 0.0325 | 0.0387 |
| 70 | 0.0348 | 0.0378 | 0.0438 |
| 80 | 0.0407 | 0.0436 | 0.0494 |
| 90 | 0.0473 | 0.0501 | 0.0557 |
| 100 | 0.0543 | 0.0569 | 0.0621 |

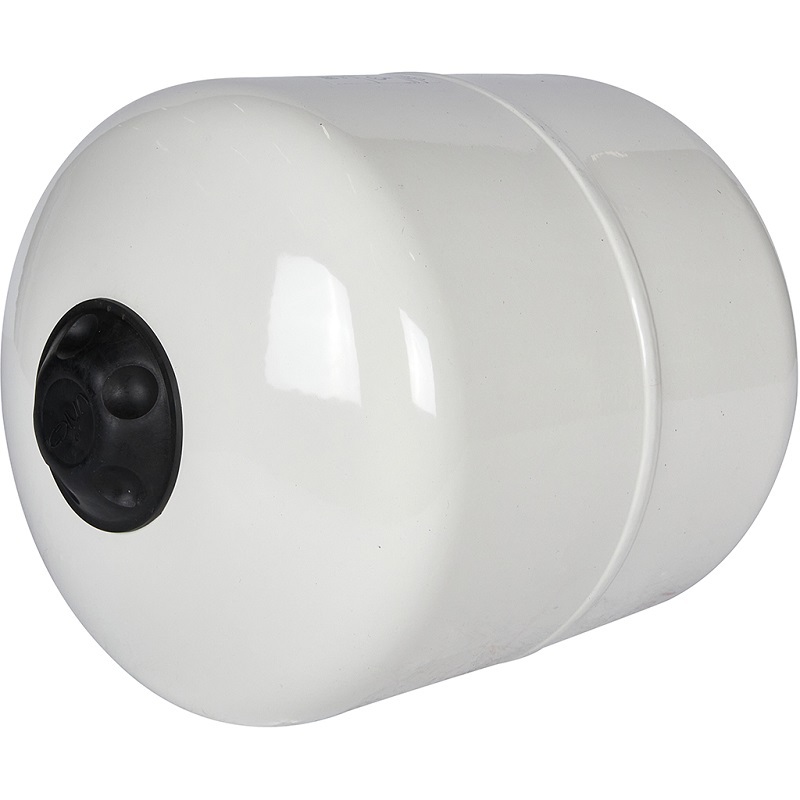

Expanzní nádoba TIM pro ohřev teplé vody (bílá) vertikální 19 l
Expanzní nádrž pro kotel.
Jak správně nastavit. Webová stránka: http://www.teplowoda.ru/ VK: https://vk.com/club77517367 Telegramový kanál.
Zobrazení: 60126
Youtube – @Teplo-voda
- Objem expanzní nádrže pro uzavřený topný systém
- Výpočet expanzní nádrže pro zásobování vodou
- Výběr expanzní nádrže pro ohřev teplé vody
- Objem expanzní nádrže pro otevřený topný systém
- Kalkulačka expanzní nádrže uzavřeného typu
- Výpočet expanzní nádrže pro ohřev teplé vody online
- Výpočet expanzní nádrže pro nepřímý topný kotel
- Výpočet expanzní nádoby pro vytápění
Membránový zásobník pro ohřev teplé vody a solární systémy Wester Premium WDV
ᐉ Expanzní nádoba pro ohřev teplé vody Varem MAXIVAREM LS [1000
Expanzní nádoba Valtec Expanzní nádoba pro přívod teplé a studené vody
Expanzní nádoba pro ohřev teplé vody Stout 8 bílá vertikální (STW-0015-000008)
Rozšíření sortimentu. Membránové expanzní nádrže. — Valfex
Otázky k tématu
Jak vypočítat expanzní nádrž pro ohřev teplé vody?
Nejjednodušší způsob výpočtu expanzní nádrže v topném systému: Po zjištění objemu chladicí kapaliny v systému jej vynásobte číslem 0,08 – 0,1, tj. přibližně 8-10% objemu topného systému.
Jaký objem expanzní nádrže mám nainstalovat?
Nádrž by měla tvořit alespoň 10 % celkového objemu chladicí kapaliny, a to vzhledem k tomu, že při zahřátí se objem kapaliny zvětší o 3–5 %, a proto je vhodné zajistit rezervu alespoň 5 %. V tomto případě si pro topný okruh, ve kterém je asi 100 litrů vody, můžete zakoupit nádrž o objemu 10 litrů.
Jak vybrat expanzní nádrž pro ohřev teplé vody?
Jak vypočítat objem nádrže? Voda ohřátá na 80 stupňů se roztahuje asi o 5 %. Pokud tedy máte vysokoteplotní topný systém, je lepší vzít si dvojnásobnou rezervu a zvolit kapacitu, která bude tvořit 10 % celkové topné kapacity.
Jak plná by měla být expanzní nádrž?
Expanzní nádrž naplněná vzduchem pod určitým tlakem kompenzuje nárůst objemu teplé vody a vytváří optimální podmínky pro provoz čerpací stanice. Její kapacita je obvykle desetina kapacity celého zařízení, ale nutně nejméně 4 %.
Co se stane, když má expanzní nádrž větší objem?
Zvýšené namáhání potrubí: Objem expanzní nádrže může vést ke zvětšení průměru potrubí, což zvyšuje jejich opotřebení a může způsobit přerušení systému.
