Pro připojení čteček přes rozhraní Parsec doporučujeme použít nestíněný vícežilový signálový kabel s minimálním průřezem každého vodiče 0,22 mm².

Při použití takového kabelu lze čtečku vyjmout z ovladače na vzdálenost až 50 metrů. Doporučený standard je 6×0,22–8×0,22 mm².

Průřezy společných a napájecích vodičů zvětšené na 0,32 mm² jsou vyžadovány v následujících případech:

• odstranění čtečky z ovladače o více než 50 metrů (maximálně 100 metrů);
• napájení přes 3 vodiče pro dvě čtečky;
• použití čteček se zvýšeným odběrem proudu (PR-P05).

Při připojení čteček řady PNR k rozhraní NI-TW kabelem o průřezu jednoho vodiče 0,22 mXNUMX. mm (s napájením přes dvojitý vodič) spolehlivý provoz čteček se provádí na dálku:

• 70 metrů pro rozhraní Wiegand;
• 40 metrů pro rozhraní Touch Memory.

Stolní čtečky

Pro připojení stolních čteček přes USB rozhraní (například PR-EH08 nebo PR-P08) se vyhněte pasivním USB rozbočovačům (bez přídavného napájení), mohou způsobit ztrátu spojení se zařízením. Nepoužívejte ani kabel USB 1.1. Čtečky je nutné propojit standardním kabelem USB 2.0.

Řadiče

Pro uspořádání sběrnice RS-485 použijte nestíněný kroucený kabel s průřezem každého vodiče minimálně 0,22 mm² (UTP kat. 3 nebo vyšší).

Maximální délka jednoho vedení při použití tohoto typu kabelu je až 1200m.

Pokud používáte stíněný kabel, ujistěte se, že je stínění uzemněno (svorka CMN musí být připojena ke stínění kabelu). Maximální délka stíněného kabelu bude menší než při použití nestíněného kabelu, protože nízkofrekvenční signál procházející kabelem bude stíněním tlumen. Doporučený standard kabelu je UTP cat 3 nebo vyšší.

Pokud připojujete ovladač přes Ethernet, pamatujte, že maximální délka segmentu je až 100 m, protokol fyzické výměny je 10-BASE-T (NC-32K-IP) nebo 100-BASE-T (NC-100K-IP, NC-8000, NC-8000D). Doporučujeme UTP cat 5e.

Rozhraní

Při používání rozhraní USB (NI-A01) a převodníků protokolů ve vašem systému musíte nakonfigurovat nastavení úspory energie ve Windows tak, aby se porty USB samy nevypínaly, aby se šetřila energie.

Při připojování zařízení přes USB se také vyhněte pasivním USB rozbočovačům (bez přídavného napájení), mohou způsobit ztrátu spojení se zařízením. Kabel USB 1.1 nebude fungovat. Použijte USB 2.0.

Pokud používáte zařízení připojená přes standard RS-232, nezapomeňte, že maximální délka kabelu je v tomto případě 15 m.

Pokud se připojujete přes Ethernet, věnujte pozornost UTP cat 5e. Maximální délka segmentu je v tomto případě již do 100 metrů. Protokol fyzické výměny – 100-BASE-T (CNC-12-IP, CNC-14-IP).

Napájení zámků

Pro připojení elektromagnetických zámků bez ovládání a elektromagnetických západek doporučujeme použít vícežilový síťový kabel o průřezu 0,5 až 1,5 mm². Doporučený standard je 2×0,5–2×1,5 mm².

Pro propojení elektromagnetických zámků s ovládáním, pro napájení vinutí zámku však doporučujeme použít vícežilový síťový kabel o průřezu 0,5 až 1,5 mm² a pro ovládání obvodu zámku paralelní signálový kabel UTP cat 3 nebo vyšší .

Napájecí zdroj pro ovladače

Pro napájení regulátorů síťovým napětím 220 V použijte standardní vícežilový síťový kabel s uzemněním. Například 3×1,5 mm².

Pro napájení ovladačů namontovaných na DIN lištu je ideální vícežilový síťový kabel o průřezu 0,5 až 1,5 mm² (2×0,5-2×1,5 mm²).

Napájení senzoru

Pro připojení různých senzorů však použijte paralelní signálový kabel od 4 × 0,22 do 8 × 0,22 mm², který se často používá v zabezpečovacích systémech.

Dnes se v našem článku podíváme na to, jak připojit a nainstalovat video interkom a elektromechanický zámek. Instalace elektromechanického zámku poskytne ochranu i v případě výpadku proudu, protože. jeho ovládání se přepne do mechanického režimu (zámek můžete zamknout a odemknout běžným klíčem).

Je důležité si uvědomit, že připojení video interkomu, stejně jako jakékoli jiné elektroinstalační práce, by mělo být prováděno pouze v plném souladu s bezpečnostními požadavky.

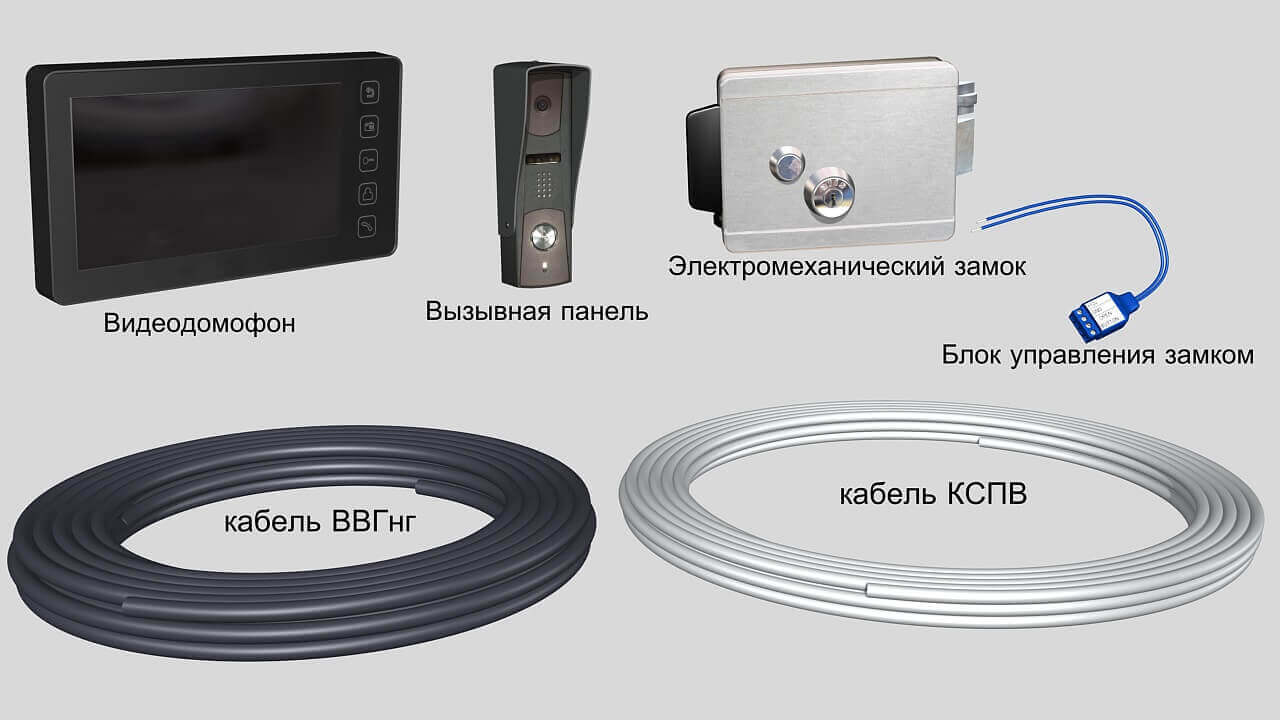

Než tedy začnete provádět elektrické práce pro instalaci video interkomu a elektromechanického zámku, musíte si zakoupit následující vybavení a materiály:

• dvoužilový napájecí kabel o průřezu 1,5 mm² (například VVGng(A) 2×1,5);
• kabel pro ovládání zámku a přenos video a audio signálů (např. KSPV 4×0,5);
• video interkom s volacím panelem;
• elektromechanický zámek;
• řídicí jednotka zámku (BUZ).

Navíc je nutné vyrobit stavební práce:

• vyrábíme drážky pro uložení kabelů;
• připravujeme příkop od brány k domu. V tomto případě se doporučuje dodržovat následující parametry příkopu: hloubka – 0,7 m a šířka na dně příkopu – 0,3 m;
• vyvrtáme otvor do základu domu a namontujeme manžetu.

Schéma připojení videointerkomu

Do připravené drážky položíme dvoužilový kabel VVGng(A) do místa, kde bude následně instalována zásuvka pro připojení videovrátníku. Je třeba poznamenat, že konec kabelu v instalační krabici musí mít určitou délku pro opětovné připojení.

Po položení a upevnění kabelu jej vyrábíme v napájecím panelu spojení:

• připojte žílu s bílou (přirozenou) izolací na volnou svorku jističe;
• modré jádro – na nulovou sběrnici;

Očistíme druhý konec kabelu a začneme pokládat komunikační kabel na zamýšlené místo instalace volajícího panelu. Trubku HDPE položíme objímkou ​​v základu a poté podél dna výkopu na místo instalace volacího panelu.

Doporučená výška instalace pro panel pro video a volání je od 150 cm do 160 cm.

Dále uděláme otvor ve sloupku brány, nainstalujeme objímku a také položíme kabelové kanály na místo instalace zámku. Poté pomocí pozinkovaného kabelu natáhneme kabel KSPV 4*0,5 do trubky, vyčistíme plášť kabelu a označte jádra:

• bílý vodič pro přenos zvukového signálu – označení „A“;
• žlutý vodič pro přenos video signálu – „V“;
• zelený vodič pro napájení volacího panelu – „B+“;
• hnědý vodič pro zem – “GND”.

Rovněž se doporučuje, aby byl plášť kabelu označen jako „Panel“ nebo „Video Panel“. V domě odizolujeme a označíme konec kabelu a ukončíme žíly pomocí oček.

Dále si změříme potřebnou délku kabelu od volacího panelu k místu, kde bude na bráně instalován elektromechanický zámek a položíme pomocí pružného přechodu a konce kabelu začistíme a Označujeme podle následujícího schématu:

• bílý vodič pro přenos audio signálu – označený „Lock“;
• žlutý vodič pro přenos video signálu – označený „Lock“;
• zelený vodič pro napájení volacího panelu – „B+“;
• hnědý vodič pro zem – “GND”.

Po položení kabelů se rýha zasype a v domě se provádějí dokončovací práce. Dále můžete začít připojovat video panel interkomu.

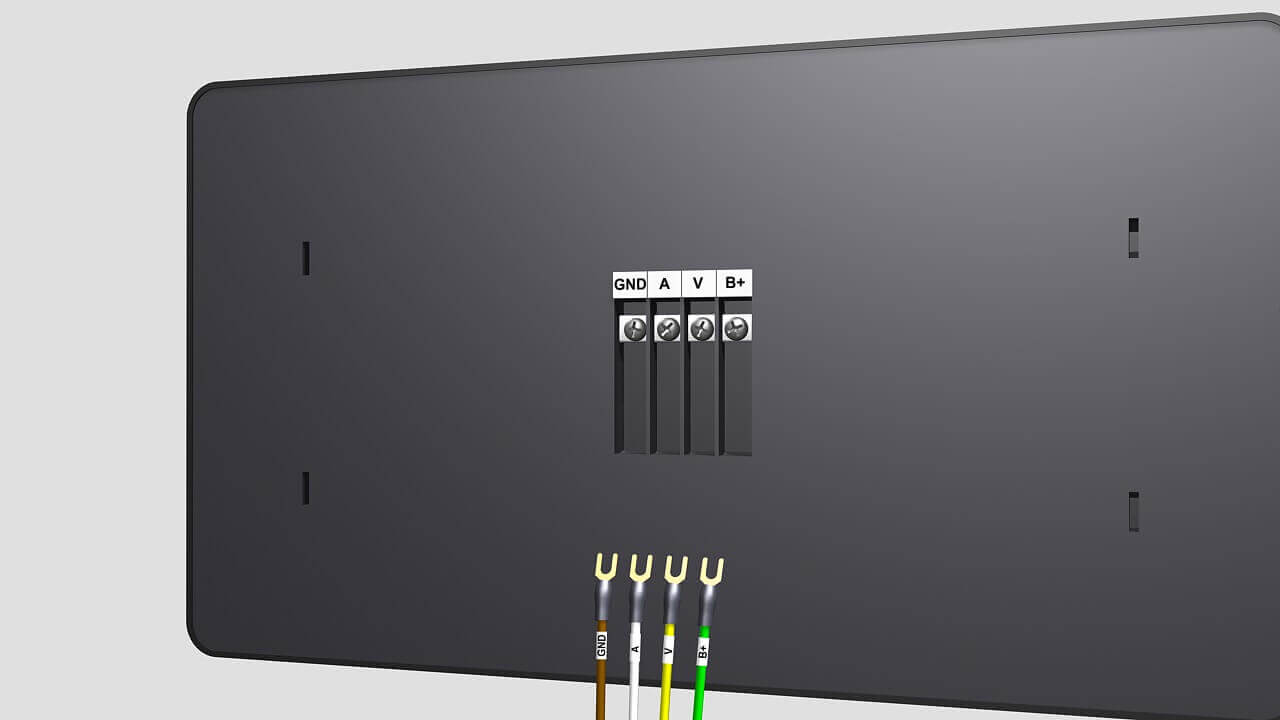

Než začnete připojovat, musíte odstranit nosnou konzolu a připevnit ji ke stěně. Pak začneme k zapojení podle následujícího schématu:

• bílý vodič označený „A“ – svorka „A“ (audio);
• žlutý vodič označený „V“ – svorka „V“ (video);
• zelený vodič “B+” – svorka “B+”;
• a hnědý vodič „GND“ je stejnojmenná svorka.

Upevníme video panel na držák a pokračujeme k připojení volacího panelu. Před zahájením připojení namontujeme na sloup brány držák pro volací panel.

Je třeba poznamenat, že spojení žil kabelu s vodiči volajícího panelu by mělo být provedeno v souladu se schématem připojení uvedeným v pasu a/nebo na zadní straně zařízení.

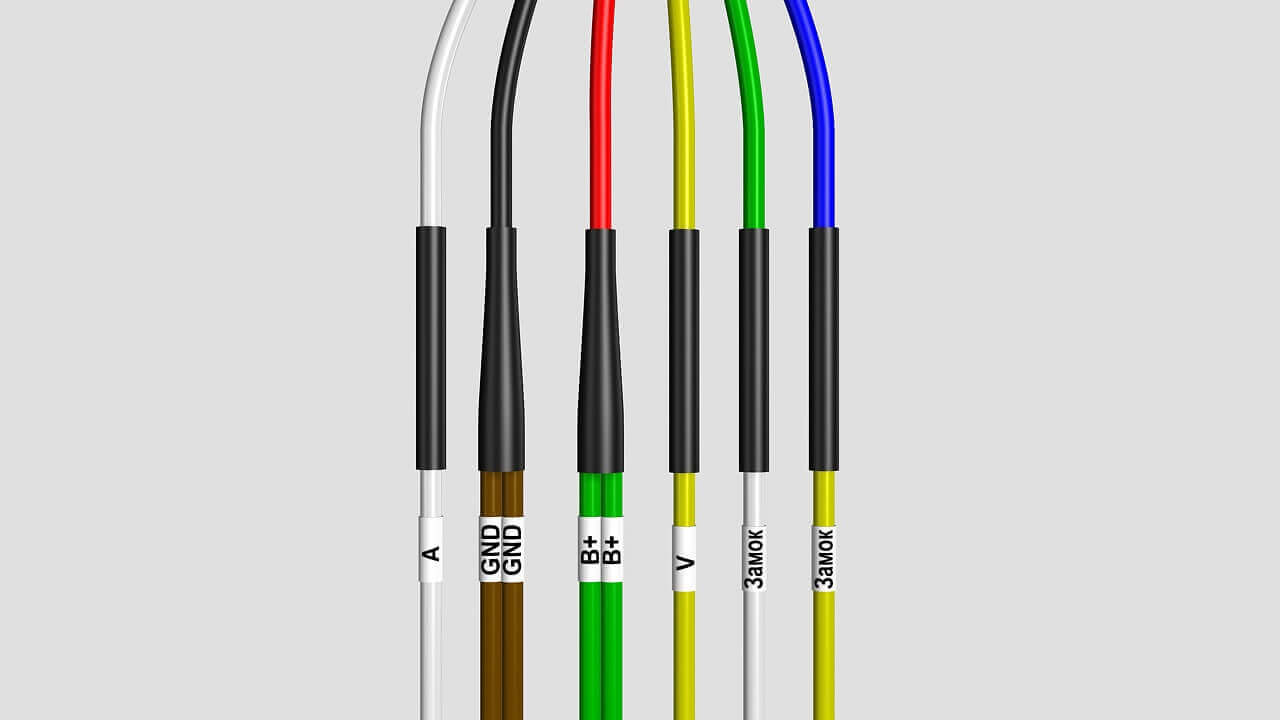

Přistupujeme k propojování žil kabelu a vodičů volacího panelu pomocí izolovaných spojovacích objímek (předem navlékneme teplem smrštitelné bužírky, které zajistí utěsnění spojů):

• připojte žílu kabelu označenou „A“ k bílé žíle panelu označené „Audio“;
• vodiče obou kabelů označené „GND“ – z černého bytového panelu „General“;
• vodiče obou kabelů „B+“ – z červeného panelu vodičů „+12V“;
• žíla kabelu „V“ – ze žlutého panelu žil „Video“;
• spojujeme žíly označené „Lock“ s žilami zeleného a modrého panelu v libovolném pořadí.

Dále přesuneme tepelně smrštitelné do spojů, zahřejeme je a namontujeme volací panel na držák.

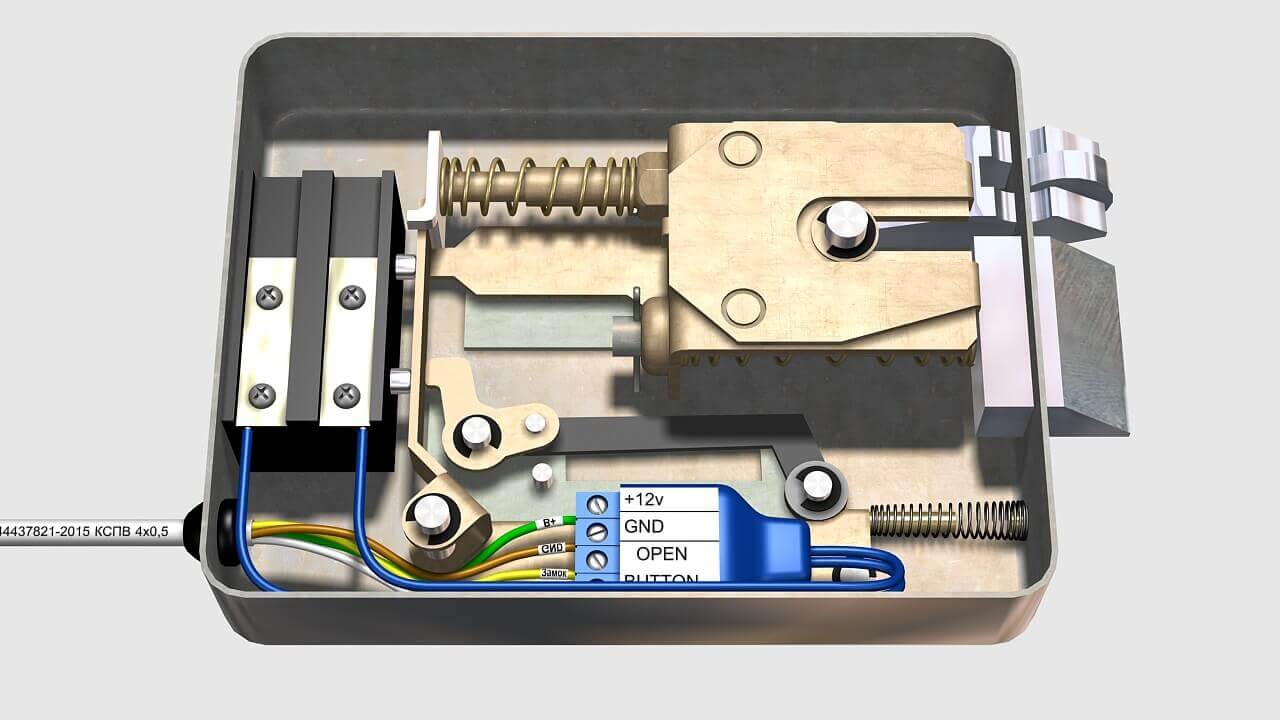

Dalším krokem je připojení elektromechanického zámku. Otevřeme jej, protáhneme kabel speciálním otvorem, odšroubujeme svorky a odstraníme tovární dráty. Připojte kabel k řídicí jednotce zámku podle následujícího schématu:

• vodič označený „B+“ – svorka označená „+12V“;
• jádro označené „GND“ je odpovídající svorka;
• vodiče označené „Lock“ – svorky označené „OPEN BUTTON“ v libovolném pořadí.

Odstraněné konce vodičů řídicí jednotky zámku připojíme ke svorkám zámku. Poté nainstalujeme BUZ do zámku a zavřeme.

Nakonec připojíme video panel k elektrické zásuvce a zkontrolujeme systém.

Zvažovali jsme tedy instalaci videovrátníku v soukromém domě a schéma zapojení videovrátníku s elektromechanickým zámkem. Více o tom, jak připojit video interkom, se dozvíte z našeho videa.
